173

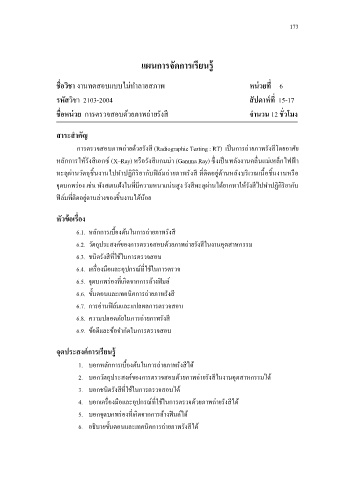

แผนการจัดการเรียนรู้

ชื่อวิชา งานทดสอบแบบไม่ท าลายสภาพ หน่วยที่ 6

รหัสวิชา 2103-2004 สัปดาห์ที่ 15-17

ชื่อหน่วย การตรวจสอบด้วยภาพถ่ายรังสี จ านวน 12 ชั่วโมง

สาระส าคัญ

การตรวจสอบภาพถ่ายด้วยรังสี (Radiographic Testing : RT) เป็นการถ่ายภาพรังสีโดยอาศัย

หลักการให้รังสีเอกซ์ (X–Ray) หรือรังสีแกมม่า (Gamma Ray) ซึ่งเป็นพลังงานคลื่นแม่เหล็กไฟฟ้ า

ทะลุผ่านวัตถุชิ้นงานไปท าปฏิกิริยากับฟิล์มถ่ายภาพรังสี ที่ติดอยู่ด้านหลังบริเวณเนื้อชิ้นงานหรือ
จุดบกพร่อง เช่น ทังสเตนฝังในที่มีความหนาแน่นสูง รังสีทะลุผ่านได้ยากทาให้รังสีไปท าปฏิกิริยากับ

ฟิล์มที่ติดอยู่ดานล่างของชิ้นงานได้น้อย

หัวข้อเรื่อง

6.1. หลักการเบื้องต้นในการถ่ายภาพรังสี
6.2. วัตถุประสงค์ของการตรวจสอบด้วยภาพถ่ายรังสีในงานอุตสาหกรรม

6.3. ชนิดรังสีที่ใช้ในการตรวจสอบ

6.4. เครื่องมือและอุปกรณ์ที่ใช้ในการตรวจ
6.5. จุดบกพร่องที่เกิดจากการล้างฟิมล์

6.6. ขั้นตอนและเทคนิคการถ่ายภาพรังสี

6.7. การอ่านฟิล์มและแปลผลการตรวจสอบ
6.8. ความปลอดภัยในการถ่ายภาพรังสี

6.9. ข้อดีและข้อจ ากัดในการตรวจสอบ

จุดประสงค์การเรียนรู้

1. บอกหลักการเบื้องต้นในการถ่ายภาพรังสีได้
2. บอกวัตถุประสงค์ของการตรวจสอบด้วยภาพถ่ายรังสีในงานอุตสาหกรรมได้

3. บอกชนิดรังสีที่ใช้ในการตรวจสอบได้

4. บอกเครื่องมือและอุปกรณ์ที่ใช้ในการตรวจด้วยภาพถ่ายรังสีได้

5. บอกจุดบกพร่องที่เกิดจากการล้างฟิมล์ได้
6. อธิบายขั้นตอนและเทคนิคการถ่ายภาพรังสีได้
