วิชา งานทดสอบแบบ เอกสารประกอบการสอน สัปดาห์ที่ 15-17
ไม่ท าลายสภาพ หน่วยที่ 6 การตรวจสอบด้วยภาพถ่ายรังสี
6.1 หลักการเบื้องต้นในการถ่ายภาพรังสี
วิธีการถ่ายภาพถ่ายรังสี โดยอาศัยหลักการให้รังสีเอกซ์ (X–Ray) หรือรังสีแกมมา (Gamma
Ray) ซึ่งเป็นพลังงานคลื่นแม่เหล็กไฟฟ้าทะลุผ่านวัตถุชิ้นงานไปท าปฏิกิริยากับฟิล์มถ่ายภาพรังสีที่ติด
อยู่ด้านหลังบริเวณเนื้อชิ้นงานหรือจุดบกพร่อง เช่น ทังสเตนฝังในที่มีความหนาแน่นสูง รังสีทะลุผ่าน
ได้ยากท าให้รังสีไปท าปฏิกิริยากับฟิล์มที่ติดอยู่ดานล่าง ของชิ้นงานได้น้อย เมื่อล้างฟิล์มออกมาจะ
เป็นภาพสีจางหรือขาว ขณะที่บริเวณใดที่มีความหนาแน่นต ่ารังสีสามารถทะลุผ่าน ไปท าปฏิกิริยากับ
ฟิล์มได้มาก เมื่อล้างฟิล์มออกมาจะเป็นภาพสีเข้มออกด า (Dark) ดังนั้นภาพรวมที่ปรากฏบนแผ่นฟิล์ม
ภาพถ่ายรังสีหลังจากท าการล้างฟิล์มแล้วจึงเป็นภาพสีจางออกขาวสลับสีเข้มออกด า เป็นภาพเนกาทีฟ
(Negative)
การดูฟิล์มภาพถ่ายรังสีเพื่อแปลผลต้องส่องดูกับตู้ไฟส าหรับใช้ดูภาพถ่ายรังสีที่มีความสว่าง
ตามที่มาตรฐานก าหนดภาพถ่ายรังสีจะแสดงให้เห็นภาพจุดบกพร่องภายในชัดเจนแต่จะไม่ระบุความ
ลึก จ าเป็นต้องใช้การตรวจสอบด้วยคลื่นเสียงอัลตราโซนิก เพื่อตรวจหาระยะความลึกของจุดบกพร่อง
ร่วมอีกครั้ง ขั้วลบ (Cathode) หลอดรังสี ขั้วบวก (Anode) หลอดแก้ว (Guide Cylinder) ฉนวนหุ้มกัน
ความร้อน (Protective Sleeve) ชิ้นงาน (Work piece) จุดบกพร่อง (Defect) ฟิล์มบันทึกภาพรังสี (Film)
มุมลาคลื่นรังสี มุมลาคลื่นรังสี

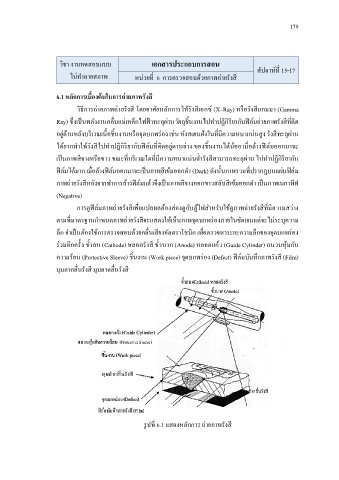

รูปที่ 6.1 แสดงหลักการ ถ่ายภาพรังสี
