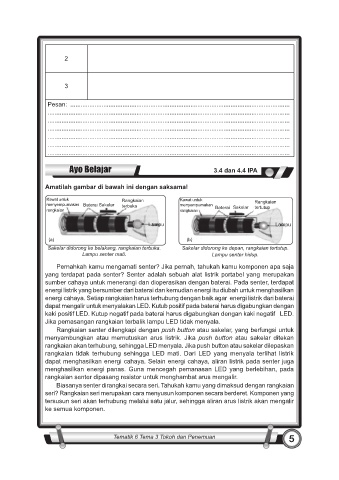

Page 5 - MODUL KELAS 6 TEMA 3

2

3

Pesan: ..............................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................

Ayo Belajar 3.4 dan 4.4 IPA

Amatilah gambar di bawah ini dengan saksama!

Kawat untuk Rangkaian Kawat untuk Rangkaian
menyempurnakan Baterai Sakelar terbuka menyempurnakan Baterai Sakelar tertutup
rangkaian rangkaian
Lampu Lampu

(a) (b)
Sakelar didorong ke belakang, rangkaian terbuka. Sakelar didorong ke depan, rangkaian tertutup.
Lampu senter mati. Lampu senter hidup.

Pernahkah kamu mengamati senter? Jika pernah, tahukah kamu komponen apa saja
yang terdapat pada senter? Senter adalah sebuah alat listrik portabel yang merupakan
sumber cahaya untuk menerangi dan dioperasikan dengan baterai. Pada senter, terdapat
energi listrik yang bersumber dari baterai dan kemudian energi itu diubah untuk menghasilkan
energi cahaya. Setiap rangkaian harus terhubung dengan baik agar energi listrik dari baterai
dapat mengalir untuk menyalakan LED. Kutub positif pada baterai harus digabungkan dengan
kaki positif LED. Kutup negatif pada baterai harus digabungkan dengan kaki negatif LED.
Jika pemasangan rangkaian terbalik lampu LED tidak menyala.
Rangkaian senter dilengkapi dengan push button atau sakelar, yang berfungsi untuk
menyambungkan atau memutuskan arus listrik. Jika push button atau sakelar ditekan
rangkaian akan terhubung, sehingga LED menyala. Jika push button atau sakelar dilepaskan
rangkaian tidak terhubung sehingga LED mati. Dari LED yang menyala terlihat listrik
dapat menghasilkan energi cahaya. Selain energi cahaya, aliran listrik pada senter juga
menghasilkan energi panas. Guna mencegah pemanasan LED yang berlebihan, pada
rangkaian senter dipasang resistor untuk menghambat arus mengalir.
Biasanya senter dirangkai secara seri. Tahukah kamu yang dimaksud dengan rangkaian
seri? Rangkaian seri merupakan cara menyusun komponen secara berderet. Komponen yang
tersusun seri akan terhubung melalui satu jalur, sehingga aliran arus listrik akan mengalir
ke semua komponen.
