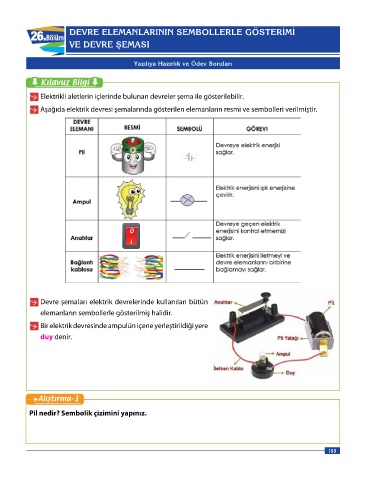

DEVRE ELEMANLARININ SEMBOLLERLE GÖSTERİMİ
26.Bölüm
VE DEVRE ŞEMASI
Yazılıya Hazırlık ve Ödev Soruları
Kılavuz Bilgi
Elektrikli aletlerin içlerinde bulunan devreler şema ile gösterilebilir.
Aşağıda elektrik devresi şemalarında gösterilen elemanların resmi ve sembolleri verilmiştir.
Devre şemaları elektrik devrelerinde kullanılan bütün
elemanların sembollerle gösterilmiş halidir.
Bir elektrik devresinde ampulün içene yerleştirildiği yere
duy denir.
Alıştırma–1
Pil nedir? Sembolik çizimini yapınız.
