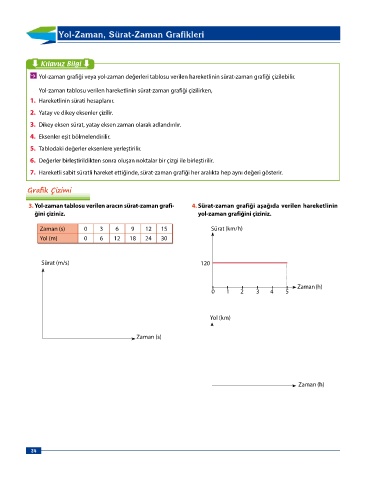

Yol-Zaman, Sürat-Zaman Grafikleri

Kılavuz Bilgi

Yol-zaman grafiği veya yol-zaman değerleri tablosu verilen hareketlinin sürat-zaman grafiği çizilebilir.

Yol-zaman tablosu verilen hareketlinin sürat-zaman grafiği çizilirken,
1. Hareketlinin sürati hesaplanır.
2. Yatay ve dikey eksenler çizilir.
3. Dikey eksen sürat, yatay eksen zaman olarak adlandırılır.

4. Eksenler eşit bölmelendirilir.
5. Tablodaki değerler eksenlere yerleştirilir.

6. Değerler birleştirildikten sonra oluşan noktalar bir çizgi ile birleştirilir.
7. Hareketli sabit süratli hareket ettiğinde, sürat-zaman grafiği her aralıkta hep aynı değeri gösterir.

Grafik Çizimi

3. Yol-zaman tablosu verilen aracın sürat-zaman grafi- 4. Sürat-zaman grafiği aşağıda verilen hareketlinin
ğini çiziniz. yol-zaman grafiğini çiziniz.

Zaman (s) 0 3 6 9 12 15 Sürat (km/h)
Yol (m) 0 6 12 18 24 30

Sürat (m/s) 120

Zaman (h)
0 1 2 3 4 5

Yol (km)

Zaman (s)

Zaman (h)
