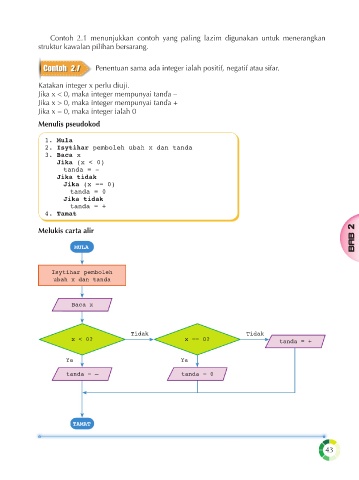

Contoh 2.1 menunjukkan contoh yang paling lazim digunakan untuk menerangkan
struktur kawalan pilihan bersarang.

Contoh 2.1 Penentuan sama ada integer ialah positif, negatif atau sifar.

Katakan integer x perlu diuji.
Jika x < 0, maka integer mempunyai tanda –
Jika x > 0, maka integer mempunyai tanda +
Jika x = 0, maka integer ialah 0
Menulis pseudokod

1. Mula
2. Isytihar pemboleh ubah x dan tanda
3. Baca x
Jika (x < 0)
tanda = -
Jika tidak
Jika (x == 0)
tanda = 0
Jika tidak
tanda = +
4. Tamat
BAB 2
Melukis carta alir

MULA

Isytihar pemboleh
ubah x dan tanda

Baca x

Tidak Tidak
x < 0? x == 0? tanda = +

Ya Ya
tanda = – tanda = 0

TAMAT
