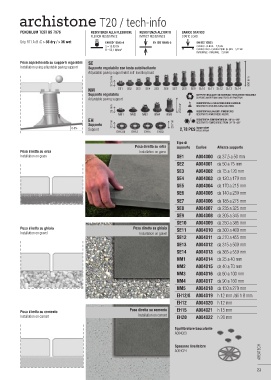

Page 25 - CERDISA - CATALOGO GENERALE 2016

archistone T20 / tech-info

PENDULUM TEST BS 7976 RESISTENZA ALLA FLESSIONE RESISTENZA ALL’URTO CARICO STATICO
FLEXION RESISTANCE IMPACT RESISTANCE STATIC LOAD
Grip R11 A+B+C > 36 dry / > 36 wet EN ISO 10545-4 EN ISO 10545-5 EN ISO 12825
S = 15.024 N CENTRO - CENTRE = 7,75 kN
R = 52,1 N/mm 2 CENTRO LATO - CENTRE POINT OF SIDE = 5,72 kN
DIAGONALE - DIAGONAL = 7,24 kN
Posa sopraelevata su supporti regolabili SE
Installation using adjustable paving support Supporto regolabile con testa autolivellante
Adjustable paving support whit self-levelling head
37,5 mm 550 mm

NM SE1 SE2 SE3 SE4 SE5 SE6 SE7 SE8 SE9 SE10 SE11 SE12 SE13 SE14
Supporto regolabile SUPPORTI REALIZZATI IN MATERIALE TOTALMENTE RICILABILE
Adjustable paving support SUPPORTS MADE FROM 100% RECYCLABLE MATERIAL
RESISTENTI ALLE SOLUZIONI ACIDE E BASICHE
25 mm 270 mm RESISTANT TO ACID AND ALKALI SOLUTIONS
NM1 NM2 NM3 NM4 NM5 RESISTENTI AGLI AGENTI ATMOSFERICI
RESISTANT TO ATMOSPHERIC AGENTS
EH RESISTENTI A TEMPERATURE DA -30° A +120°
RESISTANT TO TEMPERATURES FROM -30° TO +120°
Supporto 12 mm 20 mm
0-5% Support 2,78 PCS QUANTITÀ M 2
EH12/8 EH12 EH15 EH20 PIECES PER M 2
Tipo di
Posa diretta su erba supporto Codice Altezza supporto
Posa diretta su erba Installation on grass
Installation on grass SE1 A004000 da 37,5 a 50 mm
SE2 A004001 da 50 a 75 mm
SE3 A004002 da 75 a 120 mm
SE4 A004003 da 120 a 170 mm
SE5 A004004 da 170 a 215 mm
SE6 A004005 da 140 a 230 mm
SE7 A004006 da 185 a 275 mm
SE8 A004007 da 235 a 325 mm
SE9 A004008 da 205 a 345 mm
SE10 A004009 da 250 a 385 mm
Posa diretta su ghiaia Posa diretta su ghiaia SE11 A004010 da 300 a 400 mm
Installation on gravel Installation on gravel
SE12 A004011 da 270 a 455 mm
SE13 A004012 da 315 a 500 mm
SE14 A004013 da 365 a 550 mm
NM1 A004014 da 25 a 40 mm
NM2 A004015 da 40 a 70 mm
NM3 A004016 da 60 a 100 mm
NM4 A004017 da 90 a 160 mm
NM5 A004018 da 150 a 270 mm
EH12/8 A004019 h 12 mm /ali h 8 mm
EH12 A004020 h 12 mm
Posa diretta su cemento
Posa diretta su cemento EH15 A004021 h 15 mm
Installation on cement Installation on cement EH20 A004022 h 20 mm

Equilibratore basculante
A004023

AREATECH
Spessore livellatore
A004024

23
