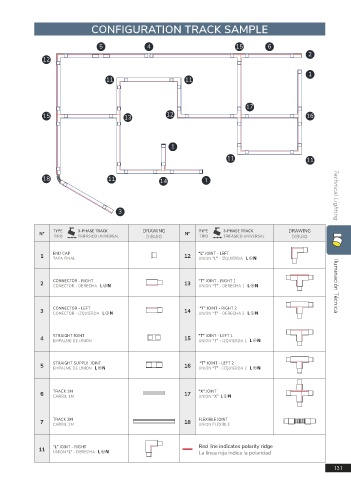

CONFIGURATION TRACK SAMPLE

5 4 15 6
2
12

1
11 11

17
15 13 12 16

1

11 11

18 11 14 1

3

Nº TYPE 3-PHASE TRACK DRAWING Nº TYPE 3-PHASE TRACK DRAWING
TIPO TRIFÁSICO UNIVERSAL DIBUJO TIPO TRIFÁSICO UNIVERSAL DIBUJO Technical Lighting Iluminación Técnica

1 END CAP 12 “L” JOINT - LEFT
UNION “L” - IZQUIERDA
TAPA FINAL

2 CONNECTOR - RIGHT 13 “T” JOINT - RIGHT 1
CONECTOR - DERECHA
UNION “T” - DERECHA 1

3 CONNECTOR - LEFT 14 “T” JOINT - RIGHT 2
UNION “T” - DERECHA 2
CONECTOR - IZQUIERDA

4 STRAIGHT JOINT 15 “T” JOINT - LEFT 1
UNION “T” - IZQUIERDA 1
EMPALME DE UNION

5 STRAIGHT SUPPLY JOINT 16 “T” JOINT - LEFT 2
UNION “T” - IZQUIERDA 2
EMPALME DE UNION

6 TRACK 1M 17 “X” JOINT
UNION “X”
CARRIL 1M

7 TRACK 2M 18 FLEXIBLE JOINT
CARRIL 2M
UNION FLEXIBLE

11 “L” JOINT - RIGHT Red line indicates polarity ridge
UNION “L” - DERECHA
La línea roja indica la polaridad
