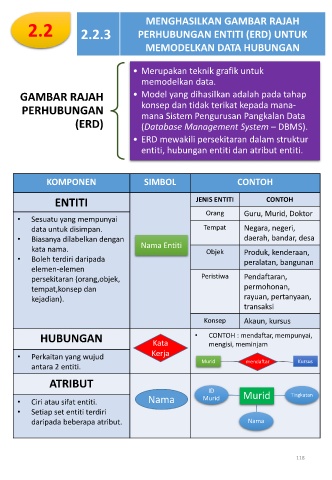

MENGHASILKAN GAMBAR RAJAH
2.2 2.2.3 PERHUBUNGAN ENTITI (ERD) UNTUK

MEMODELKAN DATA HUBUNGAN

• Merupakan teknik grafik untuk
memodelkan data.

GAMBAR RAJAH • Model yang dihasilkan adalah pada tahap
PERHUBUNGAN konsep dan tidak terikat kepada mana-
mana Sistem Pengurusan Pangkalan Data
(ERD) (Database Management System – DBMS).

• ERD mewakili persekitaran dalam struktur

entiti, hubungan entiti dan atribut entiti.

KOMPONEN SIMBOL CONTOH

ENTITI JENIS ENTITI CONTOH

Orang Guru, Murid, Doktor
• Sesuatu yang mempunyai
data untuk disimpan. Tempat Negara, negeri,
• Biasanya dilabelkan dengan daerah, bandar, desa
kata nama. Nama Entiti Objek Produk, kenderaan,
• Boleh terdiri daripada peralatan, bangunan
elemen-elemen
Peristiwa Pendaftaran,
persekitaran (orang,objek,
tempat,konsep dan permohonan,
kejadian). rayuan, pertanyaan,
transaksi
Konsep Akaun, kursus

HUBUNGAN • CONTOH : mendaftar, mempunyai,
Kata mengisi, meminjam

• Perkaitan yang wujud Kerja
Murid mendaftar Kursus
antara 2 entiti.

ATRIBUT
ID Murid Tingkatan
• Ciri atau sifat entiti. Nama Murid
• Setiap set entiti terdiri
daripada beberapa atribut. Nama

118
