Kedudukan Imej dan Ciri-ciri Imej yang Dibentuk oleh Kanta
Kedudukan imej dan ciri-ciri imej yang dibentuk oleh kanta cembung dan kanta cekung boleh
ditentukan dengan kaedah melukis gambar rajah sinar. Terdapat tiga sinar cahaya utama yang boleh
dilukis untuk menentukan kedudukan imej dan ciri-ciri imej. Teliti Jadual 6.6 yang menerangkan
tiga sinar cahaya tersebut.

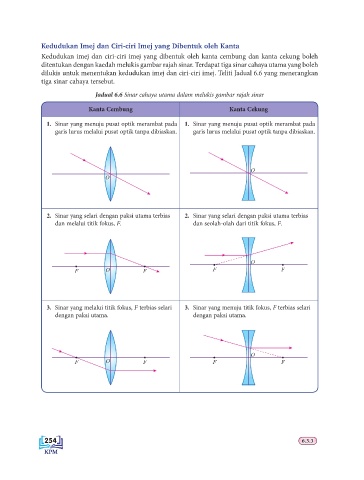

Jadual 6.6 Sinar cahaya utama dalam melukis gambar rajah sinar
Kanta Cembung Kanta Cekung
1. Sinar yang menuju pusat optik merambat pada 1. Sinar yang menuju pusat optik merambat pada
garis lurus melalui pusat optik tanpa dibiaskan. garis lurus melalui pusat optik tanpa dibiaskan.
O
O
2. Sinar yang selari dengan paksi utama terbias 2. Sinar yang selari dengan paksi utama terbias
dan melalui titik fokus, F. dan seolah-olah dari titik fokus, F.
O
F O F F F
3. Sinar yang melalui titik fokus, F terbias selari 3. Sinar yang menuju titik fokus, F terbias selari
dengan paksi utama. dengan paksi utama.
O
F O F F F
254 6.3.3
