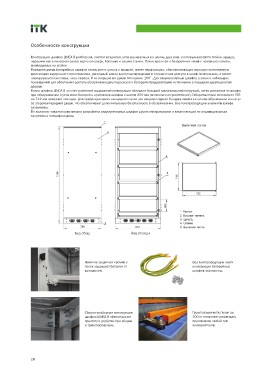

Особенности конструкции

Конструкция шкафов LINEA B разборная, состоит из цоколя, устанавливаемых на цоколь двух рам, к которым крепятся стойки, крыша,
передняя металлическая одностворчатая дверь, боковые и задние стенки. Полки крепятся в батарейный шкаф с помощью уголков,
монтируемых на стойки.
Передняя дверь батарейных шкафов также, как и цоколь с крышей, имеет перфорацию, обеспечивающую хорошую естественную
вентиляцию внутреннего пространства, ригельный замок для предотвращения и ограничения доступа в шкаф посторонних, и может
навешиваться как слева, так и справа. Угол открывания двери составляет 160˚. Для аккумуляторных шкафов в узких и небольших
помещениях для облегчения доступа обслуживающего персонала к батареям предусмотрено исполнение с передней двустворчатой
дверью.
Полки шкафов LINEA B за счет усиленной выдвижной конструкции обладают большой максимальной нагрузкой, легко достаются из шкафа
при обслуживании и установке батарей и крепятся в шкафах с шагом 300 мм (межполочное расстояние). Габариты полки составляют 715
на 722 мм полезной площади. Для предотвращения выпадения полки для аккумуляторной батареи имеют защитное обрамление и выступ
со стороны передней двери, что обеспечивает дополнительную безопасность в обслуживании. Все токопроводящие элементы шкафа
заземлены.
По желанию заказчика возможна разработка аккумуляторных шкафов других типоразмеров и комплектаций по индивидуальным
запросам и спецификациям.

Наличие защитной кромки у Все токопроводящие части
полок защищает батареи от конструкции батарейных
выпадения. шкафов заземлены.

Сборно-разборная конструкция Грузоподъемность полок до
шкафов LINEA В обеспечивает 300 кг позволяет размещать
простоту и удобство при сборке практически любой тип
и транспортировке. аккумуляторов.
