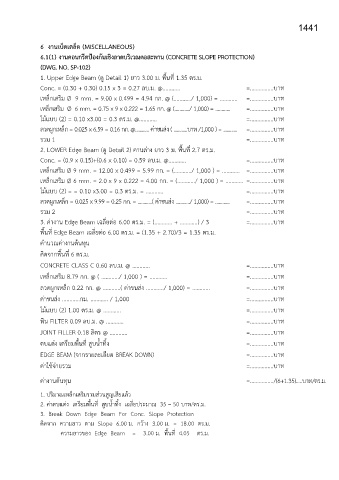

Page 1555 - E-book ระเบียบ_compressed

1441

6 งานเบ็ดเตล็ด (MISCELLANEOUS)
6.1(1) งานคอนกรีตป้องกันเชิงลาดบริเวณคอสะพาน (CONCRETE SLOPE PROTECTION)

(DWG. NO. SP-102)
1. Upper Edge Beam (ดู Detail 1) ยาว 3.00 ม. พื้นที่ 1.35 ตร.ม.
Conc. = (0.30 + 0.30) 0.15 x 3 = 0.27 ลบ.ม. @............ =................บาท
เหล็กเสริม Ø 9 mm. = 9.00 x 0.499 = 4.94 กก. @ (............/ 1,000) = ............ =................บาท

เหล็กเสริม Ø 6 mm. = 0.75 x 9 x 0.222 = 1.65 กก. @ (............/ 1,000) = ............ =................บาท
ไม้แบบ (2) = 0.10 x3.00 = 0.3 ตร.ม. @............ =................บาท
ลวดผูกเหล็ก = 0.025 x 6.59 = 0.16 กก. @............ ค่าขนส่ง ( ............บาท /1,000 ) = ............ =................บาท
รวม 1 =................บาท

2. LOWER Edge Beam (ดู Detail 2) คานล่าง ยาว 3 ม. พื้นที่ 2.7 ตร.ม.
Conc. = (0.9 x 0.15)+(0.6 x 0.10) = 0.59 ลบ.ม. @............ =................บาท
เหล็กเสริม Ø 9 mm. = 12.00 x 0.499 = 5.99 กก. = (............/ 1,000 ) = ............ =................บาท
เหล็กเสริม Ø 6 mm. = 2.0 x 9 x 0.222 = 4.00 กก. = (............/ 1,000 ) = ............ =................บาท

ไม้แบบ (2) = = 0.10 x3.00 = 0.3 ตร.ม. = ............ =................บาท
ลวดผูกเหล็ก = 0.025 x 9.99 = 0.25 กก. = ............( ค่าขนส่ง ............/ 1,000) = ............ =................บาท
รวม 2 =................บาท

3. ค่างาน Edge Beam เฉลี่ยต่อ 6.00 ตร.ม. = (............ + ............) / 3 =................บาท
พื้นที่ Edge Beam เฉลี่ยต่อ 6.00 ตร.ม. = (1.35 + 2.70)/3 = 1.35 ตร.ม.
ค านวณค่างานต้นทุน
คิดจากพื้นที่ 6 ตร.ม.

CONCRETE CLASS C 0.60 ลบ.ม. @ ............ =................บาท
เหล็กเสริม 8.79 กก. @ ( ............/ 1,000 ) = ............ =................บาท

ลวดผูกเหล็ก 0.22 กก. @ ............( ค่าขนส่ง ............/ 1,000) = ............ =................บาท
ค่าขนส่ง ............กม. ............ / 1,000 =................บาท

ไม้แบบ (2) 1.00 ตร.ม. @ ............ =................บาท
หิน FILTER 0.09 ลบ.ม. @ ............ =................บาท

JOINT FILLER 0.18 ลิตร @ ............ =................บาท
ตบแต่ง เตรียมพื้นที่ สูบน้ าทิ้ง =................บาท

EDGE BEAM (จากรายละเอียด BREAK DOWN) =................บาท
ค่าใช้จ่ายรวม =................บาท

ค่างานต้นทุน =................/(6+1.35).....บาท/ตร.ม.

1. ปริมาณเหล็กเสริมรวมส่วนสูญเสียแล้ว

2. ค่าตบแต่ง เตรียมพื้นที่ สูบน้ าทิ้ง เฉลี่ยประมาณ 35 – 50 บาท/ตร.ม.
3. Break Down Edge Beam For Conc. Slope Protection
คิดจาก ความยาว ตาม Slope 6.00 ม. กว้าง 3.00 ม. = 18.00 ตร.ม.
ความยาวของ Edge Beam = 3.00 ม. พื้นที่ 4.05 ตร.ม.
