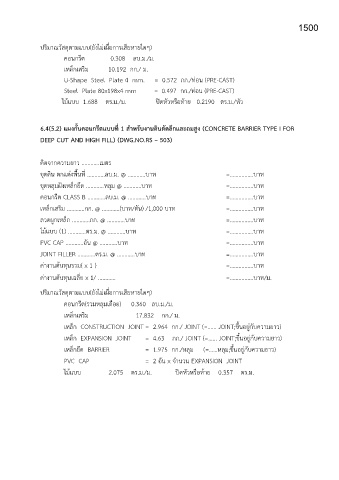

Page 1614 - E-book ระเบียบ_compressed

1500

ปริมาณวัสดุตามแบบ(ยังไม่เผื่อการเสียหายใดๆ)

คอนกรีต 0.308 ลบ.ม./ม.
เหล็กเสริม 10.192 กก./ ม.
U-Shape Steel Plate 4 mm. = 0.572 กก./ท่อน (PRE-CAST)

Steel Plate 80x198x4 mm = 0.497 กก./ท่อน (PRE-CAST)
ไม้แบบ 1.688 ตร.ม./ม. ปิดหัวหรือท้าย 0.2190 ตร.ม./หัว

6.4(5.2) แผงกั้นคอนกรีตแบบที่ 1 ส าหรับงานดินตัดลึกและถมสูง (CONCRETE BARRIER TYPE I FOR

DEEP CUT AND HIGH FILL) (DWG.NO.RS – 503)

คิดจากความยาว ............เมตร

ขุดดิน ตกแต่งพื้นที่ ............ลบ.ม. @ ............บาท =................บาท

ขุดหลุมฝังเหล็กยึด ............หลุม @ ............บาท =................บาท
คอนกรีต CLASS B ............ลบ.ม. @ ............บาท =................บาท
เหล็กเสริม ............กก. @ ............(บาท/ตัน) /1,000 บาท =................บาท

ลวดผูกเหล็ก ............กก. @ ............บาท =................บาท

ไม้แบบ (1) ............ตร.ม. @ ............บาท =................บาท
PVC CAP ............อัน @ ............บาท =................บาท
JOINT FILLER ............ตร.ม. @ ............บาท =................บาท

ค่างานต้นทุนรวม( x 1 ) =................บาท

ค่างานต้นทุนเฉลี่ย x 1/ ............ =................บาท/ม.

ปริมาณวัสดุตามแบบ(ยังไม่เผื่อการเสียหายใดๆ)

คอนกรีต(รวมหลุมเดือย) 0.360 ลบ.ม./ม.
เหล็กเสริม 17.832 กก./ ม.
เหล็ก CONSTRUCTION JOINT = 2.964 กก./ JOINT (=…… JOINT;ขึ้นอยู่กับความยาว)

เหล็ก EXPANSION JOINT = 4.63 กก./ JOINT (=…… JOINT;ขึ้นอยู่กับความยาว)
เหล็กยึด BARRIER = 1.975 กก./หลุม (=……หลุม;ขึ้นอยู่กับความยาว)

PVC CAP = 2 อัน x จ านวน EXPANSION JOINT
ไม้แบบ 2.075 ตร.ม./ม. ปิดหัวหรือท้าย 0.357 ตร.ม.
