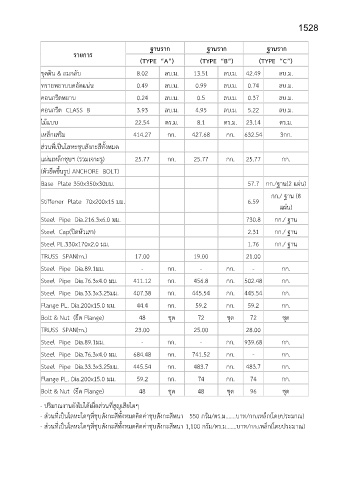

1528

ฐานราก ฐานราก ฐานราก
รายการ
(TYPE “A”) (TYPE “B”) (TYPE “C”)

ขุดดิน & ถมกลับ 8.02 ลบ.ม. 13.51 ลบ.ม. 42.49 ลบ.ม.

ทรายหยาบบดอัดแน่น 0.49 ลบ.ม. 0.99 ลบ.ม. 0.74 ลบ.ม.
คอนกรีตหยาบ 0.24 ลบ.ม. 0.5 ลบ.ม. 0.37 ลบ.ม.

คอนกรีต CLASS B 3.93 ลบ.ม. 4.95 ลบ.ม. 5.22 ลบ.ม.

ไม้แบบ 22.54 ตร.ม. 8.1 ตร.ม. 23.14 ตร.ม.
เหล็กเสริม 414.27 กก. 427.68 กก. 632.54 3กก.

ส่วนที่เป็นโลหะชุบสังกะสีทั้งหมด

แผ่นเหล็กชุบฯ (รวมเจาะรู) 25.77 กก. 25.77 กก. 25.77 กก.
(ตัวยึดขึ้นรูป ANCHORE BOLT)

Base Plate 350x350x30มม. 57.7 กก./ฐาน(2 แผ่น)

กก./ ฐาน (8
Stiffener Plate 70x200x15 มม. 6.59
แผ่น)

Steel Pipe Dia.216.3x6.0 มม. 730.8 กก./ ฐาน

Steel Cap(ปิดหัวเสา) 2.31 กก./ ฐาน
Steel PL.330x170x2.0 มม. 1.76 กก./ ฐาน

TRUSS SPAN(m.) 17.00 19.00 21.00

Steel Pipe Dia.89.1มม. - กก. - กก. - กก.
Steel Pipe Dia.76.3x4.0 มม. 411.12 กก. 456.8 กก. 502.48 กก.

Steel Pipe Dia.33.3x3.25มม. 407.38 กก. 445.54 กก. 445.54 กก.

Flange PL. Dia.200x15.0 มม. 44.4 กก. 59.2 กก. 59.2 กก.
Bolt & Nut (ยึด Flange) 48 ชุด 72 ชุด 72 ชุด

TRUSS SPAN(m.) 23.00 25.00 28.00

Steel Pipe Dia.89.1มม. - กก. - กก. 939.68 กก.
Steel Pipe Dia.76.3x4.0 มม. 684.48 กก. 741.52 กก. - กก.

Steel Pipe Dia.33.3x3.25มม. 445.54 กก. 483.7 กก. 483.7 กก.

Flange PL. Dia.200x15.0 มม. 59.2 กก. 74 กก. 74 กก.

Bolt & Nut (ยึด Flange) 48 ชุด 48 ชุด 96 ชุด

- ปริมาณงานยังไม่ได้เผื่อส่วนที่สูญเสียใดๆ
- ส่วนที่เป็นโลหะใดๆที่ชุบสังกะสีทั้งหมดคิดค่าชุบสังกะสีหนา 550 กรัม/ตร.ม.……บาท/กก.เหล็ก(โดยประมาณ)
- ส่วนที่เป็นโลหะใดๆที่ชุบสังกะสีทั้งหมดคิดค่าชุบสังกะสีหนา 1,100 กรัม/ตร.ม.……บาท/กก.เหล็ก(โดยประมาณ)
