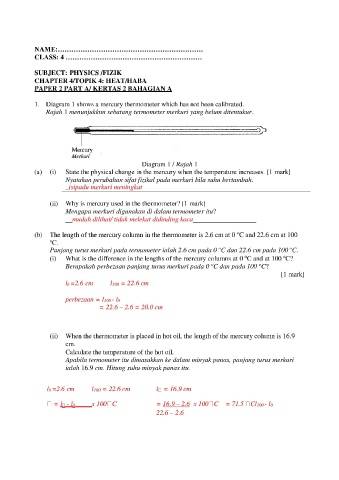

Page 151 - SITI KHAIRUL ATIKAH E-PORTFOLIO GB200084 (microteaching)

SUBJECT: PHYSICS /FIZIK
CHAPTER 4/TOPIK 4: HEAT/HABA
PAPER 2 PART A/ KERTAS 2 BAHAGIAN A

1. Diagram 1 shows a mercury thermometer which has not been calibrated.
Rajah 1 menunjukknn sebatang termometer merkuri yang belum ditentukur.

— a
:

Mercury
Merkurt
Diagram | / Rajah 1
(a) (i) State the physical change in the mercury when the temperature increases. [1 mark]
Nyatakan perubahan sifat fizikal pada merkuri bila suhu bertambah.
_isipadu merkuri meningkat

(ii) Why is mercury used in the thermometer? [1 mark]
Mengapa merkuri digunakan di dalam termometer itu?
__mudah dilihat/ tidak melekat didinding kaca

(b) The length of the mercury column in the thermometer is 2.6 cm at 0 °C and 22.6 cm at 100
°C.
Panjang turus merkuri pada termometer ialah 2.6 cm pada 0 °C dan 22.6 cm pada 100°C.
(i) What is the difference in the lengths of the mercury columns at 0 °C and at 100 °C?
Berapakah perbezaan panjang turus merkuri pada 0 *C dan pada 100 *C?
[1 mark]
lo =2.6 cm lio0 = 22.6 cm

perbezaan £ l100- lo
- 22.6-2.6 - 20.0 cm

(ii) When the thermometer is placed in hot oil, the length of the mercury column is 16.9
cm.
Calculate the temperature of the hot oil.
Apabila termometer itu dimasukkan ke dalam minyak panas, panjang turus merkuri
ialah 16.9 cm. Hitung suhu minyak panas itu.

lo =2.6 cm lio0 = 22.6 em Ig - 16.9 cm

Mel x 100C = 16.9—2.6 x 1000C 715 \Clioo- lo
22.6 —2.6
