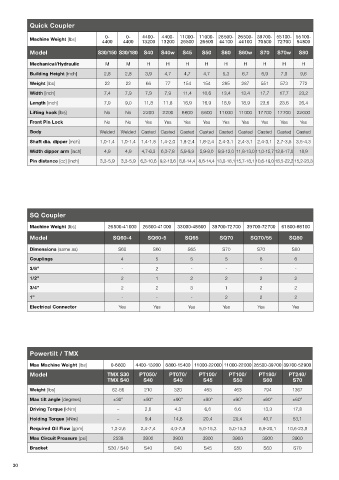

Quick Coupler
0- 0- 4400- 4400- 11000- 11000- 26500- 26500- 39700- 55100- 55100-
Machine Weight [lbs]
4400 4400 13200 13200 26500 26500 44100 44100 70500 72700 94800
Model S30/150 S30/180 S40 S40w S45 S50 S60 S60w S70 S70w S80
Mechanical/Hydraulic M M H H H H H H H H H
Building Height [inch] 2,8 2,8 3,9 4,7 4,7 4,7 5,3 6,7 6,9 7,9 9,6
Weight [lbs] 22 22 66 77 154 154 265 287 551 573 772
Width [inch] 7,4 7,9 7,9 7,9 11,4 10,6 13,4 13,4 17,7 17,7 23,2
Length [inch] 7,9 9,0 11,8 11,8 16,9 16,9 18,9 18,9 23,6 23,6 26,4
Lifting hook [lbs] No No 2200 2200 6600 6600 11000 11000 17700 17700 22000
Front Pin Lock No No Yes Yes Yes Yes Yes Yes Yes Yes Yes
Body Welded Welded Casted Casted Casted Casted Casted Casted Casted Casted Casted
Shaft dia. dipper [inch] 1,0-1,4 1,0-1,4 1,4-1,8 1,4-2,0 1,8-2,4 1,8-2,4 2,4-3,1 2,4-3,1 2,4-3,1 2,7-3,5 3,5-4,3
Width dipper arm [inch] 4,9 4,9 4,7-6,3 6,3-7,8 5,9-8,9 5,9-9,0 9,9-12,0 11,8-13,0 11,0-15,7 13,8-17,0 18,9
Pin distance [cc] [inch] 3,3-5,9 3,3-5,9 6,3-10,6 9,2-13,6 8,6-14,4 8,6-14,4 13,0-18,1 15,7-18,1 10,6-19,0 18,5-22,2 15,2-23,3
SQ Coupler
Machine Weight [lbs] 26500-41000 26500-41000 33000-48500 39700-72700 39700-72700 61800-88100
Model SQ60-4 SQ60-5 SQ65 SQ70 SQ70/55 SQ80
Dimensions (same as) S60 S60 S65 S70 S70 S80
Couplings 4 5 5 5 6 6
3/8” - 2 - - - -
1/2” 2 1 2 2 2 2
3/4” 2 2 3 1 2 2
1” - - - 2 2 2
Electrical Connector Yes Yes Yes Yes Yes Yes
Powertilt / TMX
Max Machine Weight [lbs] 0-6600 4400-13200 8800-15400 11000-22000 11000-22000 26500-39700 39700-52900
Model TMX S30 PT050/ PT070/ PT100/ PT100/ PT180/ PT240/
TMX S40 S40 S40 S45 S50 S60 S70
Weight [lbs] 62-86 210 320 463 463 794 1367
Max tilt angle [degrees] ±30° ±90° ±90° ±90° ±90° ±60° ±60°
Driving Torque [kNm] – 2,6 4,3 6,6 6,6 13,3 17,8
Holding Torque [kNm] – 9,4 14,8 20,4 20,4 40,7 53,1
Required Oil Flow [gpm] 1,3-2,6 2,4-7,4 4,0-7,9 5,0-15,3 5,0-15,3 6,9-20,1 10,6-23,8
Max Circuit Pressure [psi] 2538 3900 3900 3900 3900 3900 3900
Bracket S30 / S40 S40 S40 S45 S50 S60 S70
