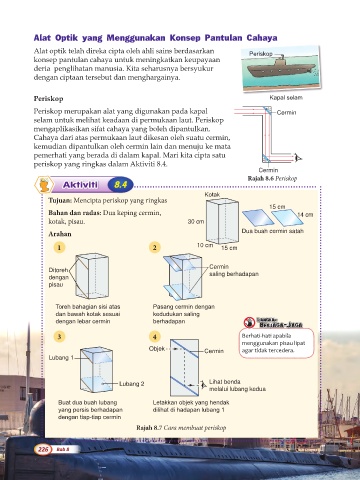

Page 236 - Buku Teks Digital Sains KSSM Tingkatan 1

Alat Optik yang Menggunakan Konsep Pantulan Cahaya
Alat optik telah direka cipta oleh ahli sains berdasarkan Periskop
konsep pantulan cahaya untuk meningkatkan keupayaan
deria penglihatan manusia. Kita seharusnya bersyukur
dengan ciptaan tersebut dan menghargainya.

Periskop Kapal selam

Periskop merupakan alat yang digunakan pada kapal 45° Cermin
selam untuk melihat keadaan di permukaan laut. Periskop
mengaplikasikan sifat cahaya yang boleh dipantulkan.
Cahaya dari atas permukaan laut dikesan oleh suatu cermin,
kemudian dipantulkan oleh cermin lain dan menuju ke mata
pemerhati yang berada di dalam kapal. Mari kita cipta satu
periskop yang ringkas dalam Aktiviti 8.4. 45°
Cermin
Rajah 8.6 Periskop
8.4
Kotak
Tujuan: Mencipta periskop yang ringkas
15 cm
Bahan dan radas: Dua keping cermin, 14 cm
kotak, pisau. 30 cm

Arahan Dua buah cermin satah
1 2 10 cm 15 cm

Cermin
Ditoreh saling berhadapan
dengan
pisau

Toreh bahagian sisi atas Pasang cermin dengan
dan bawah kotak sesuai kedudukan saling
dengan lebar cermin berhadapan

3 4 Berhati-hati apabila
menggunakan pisau lipat
Objek Cermin agar tidak tercedera.
Lubang 1

Lubang 2 Lihat benda
melalui lubang kedua
Buat dua buah lubang Letakkan objek yang hendak
yang persis berhadapan dilihat di hadapan lubang 1
dengan tiap-tiap cermin
Rajah 8.7 Cara membuat periskop
