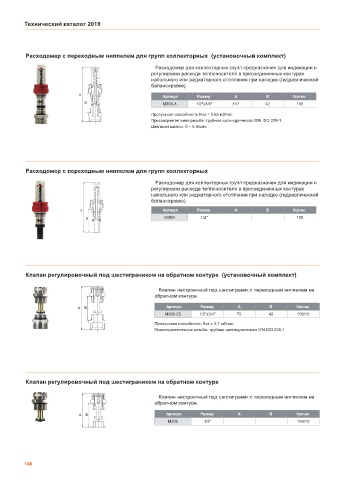

Технический каталог 2019
Расходомер с переходным ниппелем для групп коллекторных (установочный комплект)
Расходомер для коллекторных групп предназначен для индикации и
регулировки расхода теплоносителя в присоединенных контурах
напольного или радиаторного отопления при наладке (гидравлической
балансировке)
Артикул Размер A B Кол-во
M309-3 1/2"x3/4" 117 42 100
Пропускная способность Kvs = 0.65 м3/час
Присоединительная резьба: трубная цилиндрическая DIN ISO 228-1
Диапазон шкалы: 0 ~ 5 л/мин
Расходомер с переходным ниппелем для групп коллекторных
Расходомер для коллекторных групп предназначен для индикации и
регулировки расхода теплоносителя в присоединенных контурах
напольного или радиаторного отопления при наладке (гидравлической
балансировке)
Артикул Размер A B Кол-во
M309 1/2" 100
Клапан регулировочный под шестиграником на обратном контуре (установочный комплект)
Клапан настроечный под шестиграник с переходным ниппелем на
обратном контуре.
Артикул Размер A B Кол-во
M305-23 1/2"x3/4" 75 42 150/15
Пропускная способность Kvs = 2.7 м3/час
Присоединительная резьба: трубная цилиндрическая DIN ISO 228-1
Клапан регулировочный под шестиграником на обратном контуре
Клапан настроечный под шестиграник с переходным ниппелем на
обратном контуре.
Артикул Размер A B Кол-во
M305 1/2" 150/15
