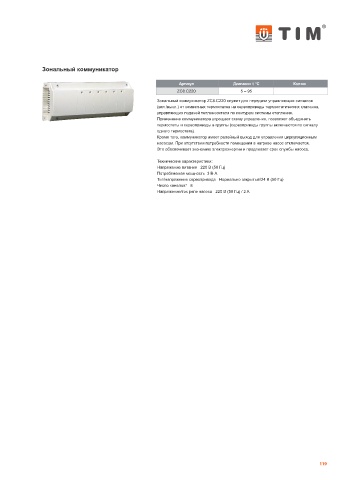

Зональный коммуникатор

Артикул Диапазон t °C Кол-во
ZC8.C220 5 – 95
Зональный коммуникатор ZC8.C220 служит для передачи управляющих сигналов
(вкл./выкл.) от комнатных термостатов на сервоприводы термостатических клапанов,
управляющих подачей теплоносителя по контурам системы отопления.
Применение коммуникатора упрощает схему управления, позволяет объединять
термостаты и сервоприводы в группы (сервоприводы группы включаются по сигналу
одного термостата).
Кроме того, коммуникатор имеет релейный выход для управления циркуляционным
насосом. При отсутствии потребности помещения в нагреве насос отключается.
Это обеспечивает экономию электроэнергии и продлевает срок службы насоса.
Технические характеристики:
Напряжение питания 220 В (50 Гц)
Потребляемая мощность 3 В·А
Тип/напряжение сервопривода Нормально закрытый/24 В (50 Гц)
Число каналов* 8
Напряжение/ток реле насоса 220 В (50 Гц) / 2 A
