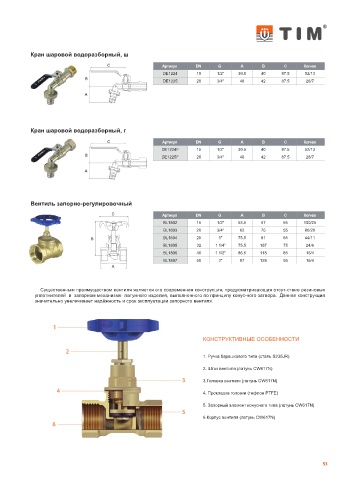

Кран шаровой водоразборный, ш

Артикул DN G A B C Кол-во
DE1224 15 1/2" 39.5 40 87.5 52/13
DE1225 20 3/4" 48 42 87.5 28/7

Кран шаровой водоразборный, г

Артикул DN G A B C Кол-во
DE1224F 15 1/2" 39.5 40 87.5 52/13
DE1225F 20 3/4" 48 42 87.5 28/7

Вентиль запорно-регулировочный

Артикул DN G A B C Кол-во
BL1802 15 1/2" 53.5 67 55 100/25
BL1803 20 3/4" 62 75 55 80/20
BL1804 25 1" 75.5 81 65 44/11
BL1805 32 1 1/4" 75.5 107 75 24/6
BL1806 40 1 1/2" 86.5 118 85 16/4
BL1807 50 2" 97 128 95 16/4

Существенным преимуществом вентиля является его современная конструкция, предусматривающая отсут-ствие резиновых
уплотнителей в запорном механизме латунного изделия, выполненного по принципу конус-ного затвора. Данная конструкция
значительно увеличивает надёжность и срок эксплуатации запорного вентиля.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

1. Ручка барашкового типа (сталь S235JR)
2. Шток вентиля (латунь CW617N)

3.Головка вентиля (латунь CW617N)
4. Прокладка головки (тефлон PTFE)

5. Запорный элемент конусного типа (латунь CW617N)

6.Корпус вентиля (латунь CW617N)

53
