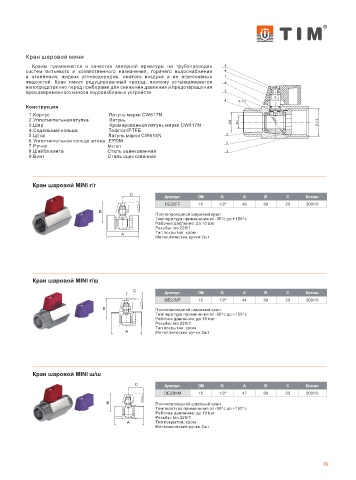

Кран шаровой мини

Краны применяются в качестве запорной арматуры на трубопроводах
систем питьевого и хозяйственного назначения, горячего водоснабжения
и отопления, жидких углеводородов, сжатого воздуха и не агрессивных
жидкостей. Кран имеет редуцированный проход, поэтому устанавливается
непосредственно перед приборами для снижения давления и предотвращения
преждевременного износа водоразборных устройств
(
Конструкция
1.Корпус Латунь марки CW617N
2.Уплотнительная втулка Латунь 4ȡ
3.Шар Хромированная латунь марки CW617N ȡ ȡ (
4.Седельные кольца Тефлон/PTFE
5.Шток Латунь марки CW614N
6.Уплотнительное кольцо штока EPDM
7.Ручка Метал
8.Шайба винта Сталь оцинкованная
9.Винт Сталь оцинкованная

Кран шаровой MINI г/г

Артикул DN G A B C Кол-во
DE22FF 15 1/2" 46 30 23 200/10
Полнопроходной шаровый кран
Температура применения от -30°с до +150°с
Рабочее давление: до 10 bar
Резьбы: iso 228/1
Тип покрытия: хром
Металлические ручки:2шт

Кран шаровой MINI г/ш

Артикул DN G A B C Кол-во
DE22MF 15 1/2" 44 30 23 200/10
Полнопроходной шаровый кран
Температура применения от -30°с до +150°с
Рабочее давление: до 10 bar
Резьбы: iso 228/1
Тип покрытия: хром
Металлические ручки:2шт

Кран шаровой MINI ш/ш
Артикул DN G A B C Кол-во
DE22MM 15 1/2" 47 30 23 200/10
Полнопроходной шаровый кран
Температура применения от -30°с до +150°с
Рабочее давление: до 10 bar
Резьбы: iso 228/1
Тип покрытия: хром
Металлические ручки:2шт

73
