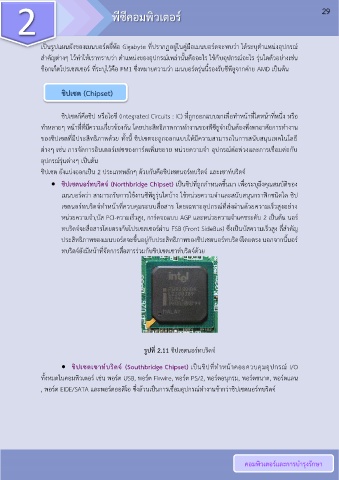

2 พีซีคอมพิวเตอร์ 29

ุ
เป็นรูปแผนผังของเมนบอร์ดยี่ห้อ Gigabyte ที่ปรากฏอยู่ในคู่มือเมนบอร์ดจะพบว่า ได้ระบุต าแหน่งอปกรณ์
ุ
ุ
ส าคัญต่างๆ ไว้ท าให้เราทราบว่า ต าแหน่งของอปกรณ์เหล่านั้นคืออะไร ใช้กับอปกรณ์อะไร รุ่นใดตัวอย่างเช่น
ช็อกเก็ตโปรเซสเซอร์ ที่ระบุไว้คือ FM1 ซึ่งหมายความว่า เมนบอร์ดรุ่นนี้รองรับซีพียูจากค่าย AMD เป็นต้น

ชิปเซต (Chipset)

ชิปเซตก็คือชิป หรือไอชี (Integrated Circuits : IC) ที่ถูกออกแบบมาเพอท าหน้าที่ใดหน้าที่หนึ่ง หรือ
ื่
ท าหลายๆ หน้าที่ที่มีความเกี่ยวข้องกัน โดยประสิทธิภาพการท างานของพีซียูจ าเป็นต้องพึ่งพาอาศัยการท างาน
ของชิปเซตที่มีประสิทธิภาพด้วย ทั้งนี้ ชิปเซตจะถูกออกแบบให้มีความสามารถในการสนับสนุนเทคโนโลยี

ิ่
่
ต่างๆ เช่น การจัดการอนเตอร์เฟซของการ์ดเพมขยาย หน่วยความจ า อปกรณ์ต่อพวงและการเชื่อมต่อกับ
ุ
ิ
อุปกรณ์รุ่นต่างๆ เป็นต้น
ชิปเซต ยังแบ่งออกเป็น 2 ประเภทหลักๆ ด้วยกันคือชิปเซตนอร์ทบริดจ์ และเซาท์บริดจ์
ื่
 ชิปเซตนอร์ทบริดจ์ (Northbridge Chipset) เป็นชิปที่ถูกก าหนดขึ้นมา เพอระบุถึงคุณสมบัติของ
ิ
เมนบอร์ดว่า สามารถรับการใช้งานซีพยูรุ่นใดบ้าง ใช้หน่วยความจ าและสนับสนุนกราฟกชนิดใด ชิป
ี
เซตนอร์ทบริดจ์ท าหน้าที่ควบคุมระบบสื่อสาร โดยเฉพาะอปกรณ์ที่ส่งผ่านด้วยความเร็วสูงอย่าง
ุ
หน่วยความจ า,บัส PCI-ความเร็วสูง, การ์ดจอแบบ AGP และหน่วยความจ าแคชระดับ 2 เป็นต้น นอร์
ทบริดจ์จะสื่อสารโดยตรงกับโปรเซสเซอร์ผ่าน FSB (Front SideBus) ซึ่งเป็นบัสความเร็วสูง ลี่ส าคัญ
ประสิทธิภาพของเมนบอร์ดจะขึ้นอยู่กับประสิทธิภาพของชิปเซตนอร์ทบริดจ์โดยตรง นอกจากนี้นอร์

ทบริดจ์ยังมีหน้าที่จัดการสื่อสารร่วมกับชิปเซตเซาท์บริดจ์ด้วย

รูปที่ 2.11 ชิปเซตนอร์ทบริดจ์

 ชิปเซตเซาท์บริดจ์ (Southbridge Chipset) เป็นชิปที่ท าหน้าคอยควบคุมอปกรณ์ I/O
ุ
ทั้งหมดในคอมพิวเตอร์ เช่น พอร์ต USB, พอร์ต Firwire, พอร์ต PS/2, พอร์ตอนุกรม, พอร์ตขนาด, พอร์ตแลน
, พอร์ต EIDE/SATA และพอร์ตออดิโอ ซึ่งล้วนเป็นการเชื่อมอุปกรณ์ท างานช้ากว่าชิปเซตนอร์ทบริดจ์
