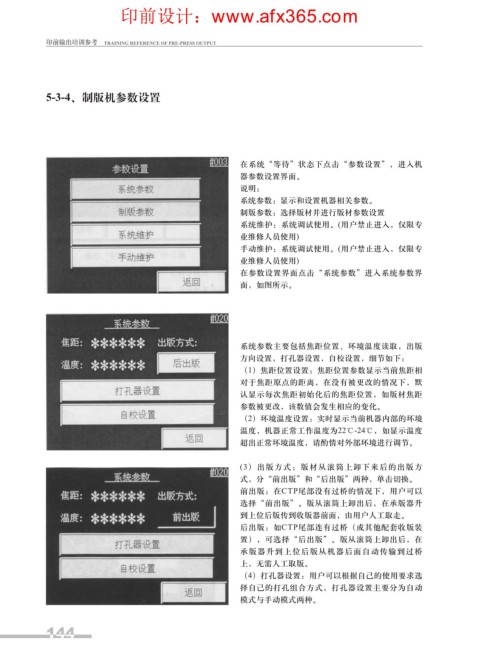

Page 142 - 印前输出培训参考-全彩教程

ႆభഡ࠹ğXXX BGY DPN

印前输出培训参考 TRAINING REFERENCE OF PRE-PRESS OUTPUT

5-3-4、制版机参数设置

在系统“等待”状态下点击“参数设置”，进入机
器参数设置界面。
说明：
系统参数：显示和设置机器相关参数。
制版参数：选择版材并进行版材参数设置
系统维护：系统调试使用。(用户禁止进入，仅限专
业维修人员使用)
手动维护：系统调试使用。(用户禁止进入，仅限专
业维修人员使用)
在参数设置界面点击“系统参数”进入系统参数界
面，如图所示。

系统参数主要包括焦距位置、环境温度读取，出版
方向设置，打孔器设置，自校设置，细节如下：
（1）焦距位置设置：焦距位置参数显示当前焦距相
对于焦距原点的距离，在没有被更改的情况下，默
认显示每次焦距初始化后的焦距位置，如版材焦距
参数被更改，该数值会发生相应的变化。
（2）环境温度设置：实时显示当前机器内部的环境
温度，机器正常工作温度为22℃-24℃，如显示温度
超出正常环境温度，请酌情对外部环境进行调节。

(3）出版方式：版材从滚筒上卸下来后的出版方
式，分“前出版”和“后出版”两种，单击切换。
前出版：在CTP尾部没有过桥的情况下，用户可以
选择“前出版”。版从滚筒上卸出后，在承版器升
到上位后版传到收版器前面，由用户人工取走。
后出版：如CTP尾部连有过桥（或其他配套收版装
置），可选择“后出版”。版从滚筒上卸出后，在
承版器升到上位后版从机器后面自动传输到过桥
上，无需人工取版。
（4）打孔器设置：用户可以根据自己的使用要求选
择自己的打孔组合方式，打孔器设置主要分为自动
模式与手动模式两种。
