印前输出培训参考 TRAINING REFERENCE OF PRE-PRESS OUTPUT

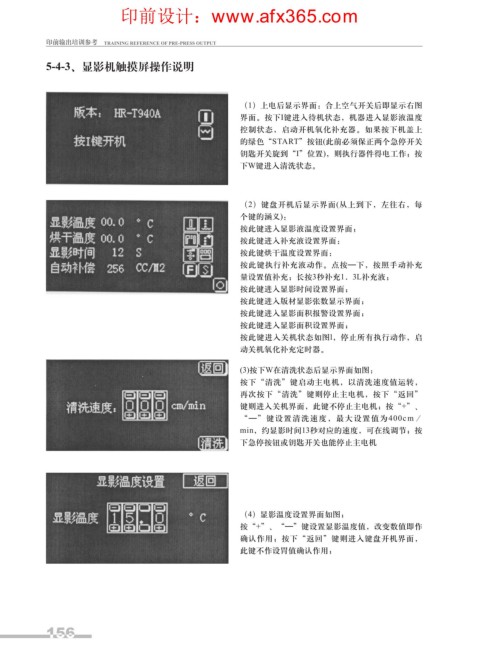

5-4-3、显影机触摸屏操作说明

（1）上电后显示界面：合上空气开关后即显示右图
界面。按下I键进入待机状态，机器进入显影液温度
控制状态，启动开机氧化补充器。如果按下机盖上
的绿色“START”按钮(此前必须保正两个急停开关
钥匙开关旋到“I”位置)，则执行器件得电工作；按
下W键进入清洗状态。

（2）键盘开机后显示界面(从上到下，左往右，每
个键的涵义)：
按此键进入显影液温度设置界面；
按此键进入补充液设置界面：
按此键烘干温度设置界而：
按此键执行补充液动作。点按—下，按照手动补充
量设置值补充；长按3秒补充1．3L补充液；
按此键进入显影时间设置界面；
按此键进入版材显影张数显示界面；
按此键进入显影面积报警设置界面；
按此键进入显影面积设置界面；
按此键进入关机状态如图l，停止所有执行动作，启
动关机氧化补充定时器。

(3)按下W在清洗状态后显示界面如图：
按下“清洗”键启动主电机，以清洗速度值运转，
再次按下“清洗”键则停止主电机，按下“返回”
键则进入关机界面，此键不停止主电机；按“+”、
“—”键设置清洗速度，最大设置值为400cm／
min，约显影时间13秒对应的速度，可在线调节；按
下急停按钮或钥匙开关也能停止主电机

（4）显影温度设置界面如图；
按“+”、“—”键设置显影温度值，改变数值即作
确认作用；按下“返回”键则进入键盘开机界面，
此键不作设胃值确认作用；
