Page 166 - 印前输出培训参考-全彩教程

ႆభഡ࠹ğXXX BGY DPN

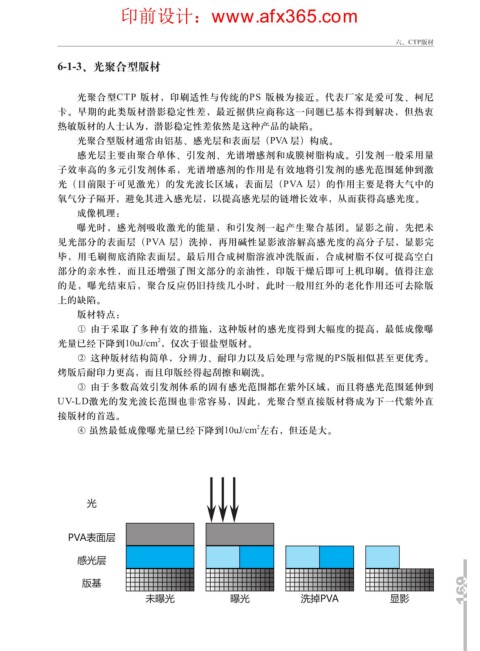

六、CTP版材

6-1-3、光聚合型版材

光聚合型CTP 版材，印刷适性与传统的PS 版极为接近。代表厂家是爱可发、柯尼
卡。早期的此类版材潜影稳定性差，最近据供应商称这一问题已基本得到解决，但热衷

热敏版材的人士认为，潜影稳定性差依然是这种产品的缺陷。
光聚合型版材通常由铝基、感光层和表面层（PVA 层）构成。
感光层主要由聚合单体、引发剂、光谱增感剂和成膜树脂构成。引发剂一般采用量

子效率高的多元引发剂体系，光谱增感剂的作用是有效地将引发剂的感光范围延伸到激
光（目前限于可见激光）的发光波长区域；表面层（PVA 层）的作用主要是将大气中的
氧气分子隔开，避免其进入感光层，以提高感光层的链增长效率，从而获得高感光度。
成像机理：
曝光时，感光剂吸收激光的能量，和引发剂一起产生聚合基团。显影之前，先把未

见光部分的表面层（PVA 层）洗掉，再用碱性显影液溶解高感光度的高分子层，显影完
毕，用毛刷彻底消除表面层。最后用合成树脂溶液冲洗版面，合成树脂不仅可提高空白
部分的亲水性，而且还增强了图文部分的亲油性，印版干燥后即可上机印刷。值得注意

的是，曝光结束后，聚合反应仍旧持续几小时，此时一般用红外的老化作用还可去除版
上的缺陷。
版材特点：
① 由于采取了多种有效的措施，这种版材的感光度得到大幅度的提高，最低成像曝
2
光量已经下降到10uJ/cm ，仅次于银盐型版材。
② 这种版材结构简单，分辨力、耐印力以及后处理与常规的PS版相似甚至更优秀。
烤版后耐印力更高，而且印版经得起刮擦和刷洗。
③ 由于多数高效引发剂体系的固有感光范围都在紫外区域，而且将感光范围延伸到

UV-LD激光的发光波长范围也非常容易，因此，光聚合型直接版材将成为下一代紫外直
接版材的首选。
2
④ 虽然最低成像曝光量已经下降到10uJ/cm 左右，但还是大。

光

PVA表面层

感光层

版基
未曝光 曝光 洗掉PVA 显影 169 169
