扫描仪的结构和原理
ιٳཚഠ౵ XXX BGY DPN 页码，1/4

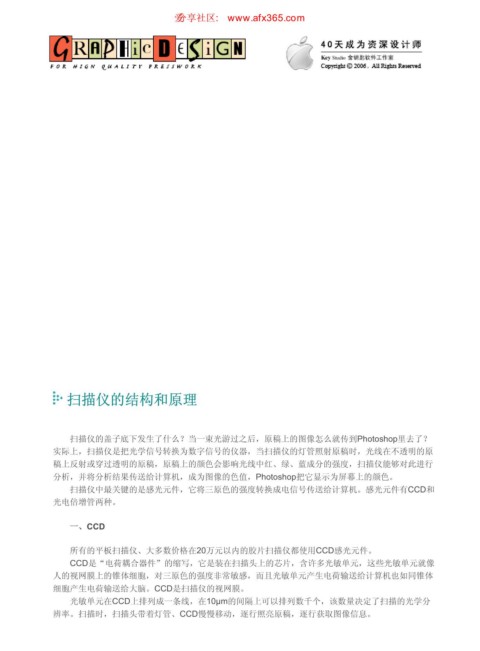

扫描仪的结构和原理

扫描仪的盖子底下发生了什么？当一束光游过之后，原稿上的图像怎么就传到Photoshop里去了？
实际上，扫描仪是把光学信号转换为数字信号的仪器，当扫描仪的灯管照射原稿时，光线在不透明的原
稿上反射或穿过透明的原稿，原稿上的颜色会影响光线中红、绿、蓝成分的强度，扫描仪能够对此进行
分析，并将分析结果传送给计算机，成为图像的色值，Photoshop把它显示为屏幕上的颜色。
扫描仪中最关键的是感光元件，它将三原色的强度转换成电信号传送给计算机。感光元件有CCD和
光电倍增管两种。

一、CCD

所有的平板扫描仪、大多数价格在20万元以内的胶片扫描仪都使用CCD感光元件。

CCD是“电荷耦合器件”的缩写，它是装在扫描头上的芯片，含许多光敏单元，这些光敏单元就像
人的视网膜上的锥体细胞，对三原色的强度非常敏感，而且光敏单元产生电荷输送给计算机也如同锥体
细胞产生电荷输送给大脑。CCD是扫描仪的视网膜。
光敏单元在CCD上排列成一条线，在10μm的间隔上可以排列数千个，该数量决定了扫描的光学分
辨率。扫描时，扫描头带着灯管、CCD慢慢移动，逐行照亮原稿，逐行获取图像信息。
