套准
ιٳཚഠ౵ XXX BGY DPN 页码，3/5

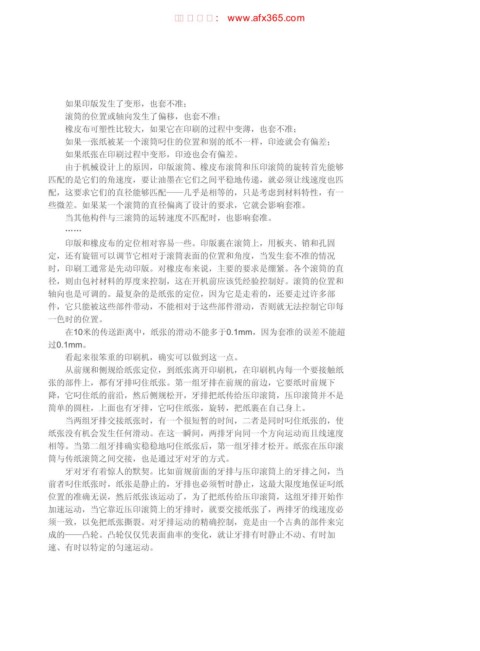

如果印版发生了变形，也套不准；
滚筒的位置或轴向发生了偏移，也套不准；
橡皮布可塑性比较大，如果它在印刷的过程中变薄，也套不准；
如果一张纸被某一个滚筒叼住的位置和别的纸不一样，印迹就会有偏差；
如果纸张在印刷过程中变形，印迹也会有偏差。
由于机械设计上的原因，印版滚筒、橡皮布滚筒和压印滚筒的旋转首先能够
匹配的是它们的角速度，要让油墨在它们之间平稳地传递，就必须让线速度也匹
配，这要求它们的直径能够匹配——几乎是相等的，只是考虑到材料特性，有一
些微差。如果某一个滚筒的直径偏离了设计的要求，它就会影响套准。
当其他构件与三滚筒的运转速度不匹配时，也影响套准。
……
印版和橡皮布的定位相对容易一些。印版裹在滚筒上，用板夹、销和孔固
定，还有旋钮可以调节它相对于滚筒表面的位置和角度，当发生套不准的情况
时，印刷工通常是先动印版。对橡皮布来说，主要的要求是绷紧。各个滚筒的直
径，则由包衬材料的厚度来控制，这在开机前应该凭经验控制好。滚筒的位置和
轴向也是可调的。最复杂的是纸张的定位，因为它是走着的，还要走过许多部
件，它只能被这些部件带动，不能相对于这些部件滑动，否则就无法控制它印每
一色时的位置。

在10米的传送距离中，纸张的滑动不能多于0.1mm，因为套准的误差不能超
过0.1mm。
看起来很笨重的印刷机，确实可以做到这一点。

从前规和侧规给纸张定位，到纸张离开印刷机，在印刷机内每一个要接触纸
张的部件上，都有牙排叼住纸张。第一组牙排在前规的前边，它要纸时前规下
降，它叼住纸的前沿，然后侧规松开，牙排把纸传给压印滚筒，压印滚筒并不是
简单的圆柱，上面也有牙排，它叼住纸张，旋转，把纸裹在自己身上。
当两组牙排交接纸张时，有一个很短暂的时间，二者是同时叼住纸张的，使
纸张没有机会发生任何滑动。在这一瞬间，两排牙向同一个方向运动而且线速度
相等。当第二组牙排确实稳稳地叼住纸张后，第一组牙排才松开。纸张在压印滚
筒与传纸滚筒之间交接，也是通过牙对牙的方式。
牙对牙有着惊人的默契。比如前规前面的牙排与压印滚筒上的牙排之间，当
前者叼住纸张时，纸张是静止的，牙排也必须暂时静止，这最大限度地保证叼纸
位置的准确无误，然后纸张该运动了，为了把纸传给压印滚筒，这组牙排开始作
加速运动，当它靠近压印滚筒上的牙排时，就要交接纸张了，两排牙的线速度必
须一致，以免把纸张撕裂。对牙排运动的精确控制，竟是由一个古典的部件来完
成的——凸轮。凸轮仅仅凭表面曲率的变化，就让牙排有时静止不动、有时加
速、有时以特定的匀速运动。
