常见纸制品结构
ιٳཚഠ౵ XXX BGY DPN 页码，1/7

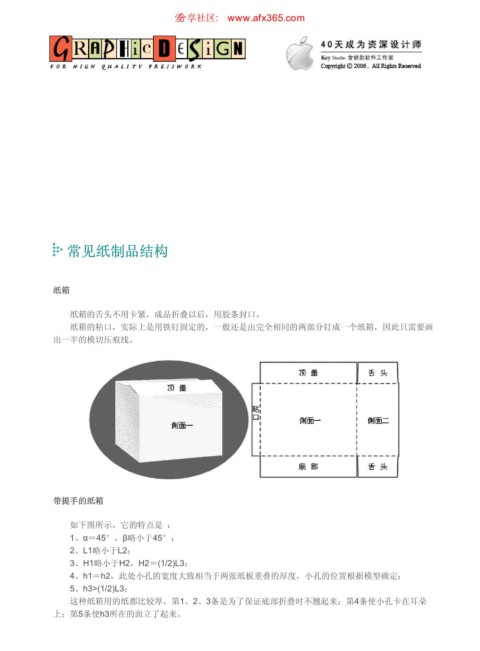

常见纸制品结构

纸箱

纸箱的舌头不用卡紧，成品折叠以后，用胶条封口。
纸箱的粘口，实际上是用铁钉固定的，一般还是由完全相同的两部分钉成一个纸箱，因此只需要画
出一半的模切压痕线。

带提手的纸箱

如下图所示，它的特点是 ：
1、α＝45°，β略小于45°；
2、L1略小于L2；
3、H1略小于H2，H2＝(1/2)L3；
4、h1＝h2，此处小孔的宽度大致相当于两张纸板重叠的厚度，小孔的位置根据模型确定；
5、h3>(1/2)L3；
这种纸箱用的纸都比较厚，第1、2、3条是为了保证底部折叠时不翘起来；第4条使小孔卡在耳朵
上；第5条使h3所在的面立了起来。
