NL NL

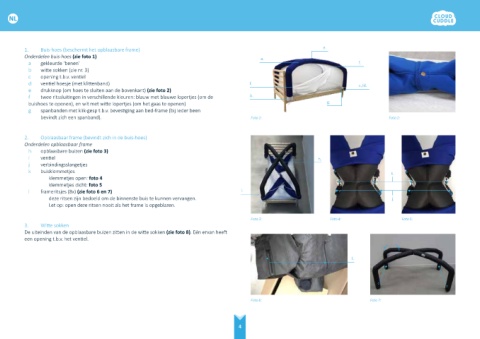

1. Buis-hoes (beschermt het opblaasbare frame) e. 4. Transparant gaas
Onderdelen buis-hoes (zie foto 1) a. Onderdelen transparant gaas (zie foto 9)
a gekleurde ‘benen’ f. m transparant gaas (is verbonden met matrashoes en buis-hoes)
b witte sokken (zie nr. 3) n witte lopertjes (om het gaas te openen) o.
c opening t.b.v. ventiel o rits n.
d ventiel hoesje (met klittenband) f. c./d.
e drukknop (om hoes te sluiten aan de bovenkant) (zie foto 2) m.
f twee ritssluitingen in verschillende kleuren: blauw met blauwe lopertjes (om de b. 5. Matrashoes
buishoes te openen), en wit met witte lopertjes (om het gaas te openen) g. Onderdelen matrashoes
g spanbanden met klik-gesp t.b.v. bevestiging aan bed-frame (bij ieder been p hoes Foto 8: Foto 9:
bevindt zich een spanband). Foto 1: Foto 2: q 4 spanbanden t.b.v. bevestiging aan het matras (zie foto 10)
r verwisselbaar laken (zie foto 11)
het beginpunt van de rits is zichtbaar aan de bovenzijde van het laken
2. Opblaasbaar frame (bevindt zich in de buis-hoes) het lopertje van de ritssluiting zit aan de onderzijde van het laken. p.
Onderdelen opblaasbaar frame
h opblaasbare buizen (zie foto 3) q.
i ventiel h. 6. Ventiel r.
j verbindingsslangetjes Onderdelen ventiel (zie foto 12)
k buisklemmetjes k. s ingang ventiel
klemmetjes open: foto 4 t achterste ventieldop (rond met gekartelde rand)
klemmetjes dicht: foto 5 u voorste ventieldop (vierkant)
l frameritsjes (8x) (zie foto 6 en 7) i. Foto 10: Foto 11:
deze ritsen zijn bedoeld om de binnenste buis te kunnen vervangen. j.
Let op: open deze ritsen nooit als het frame is opgeblazen. 7. Pomp (los bij te bestellen)
Onderdelen pomp (zie foto 13)
Foto 3: Foto 4: Foto 5: v hendel v.
3. Witte sokken w pomp-huls
De uiteinden van de opblaasbare buizen zitten in de witte sokken (zie foto 8). Eén ervan heeft x slang
een opening t.b.v. het ventiel. y koppelstuk slang - pomp w.
z koppelstukken slang - ventiel CloudCuddle s.
l. t.
x.
y.
u.
z.
Foto 6: Foto 7: Foto 12: Foto 13:

4 5
