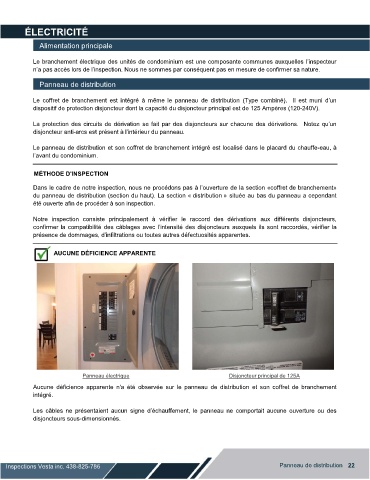

Page 22 - Rapport d'inspection 19052501VK

ÉLECTRICITÉ

Alimentation principale

Le branchement électrique des unités de condominium est une composante communes auxquelles l’inspecteur
n’a pas accès lors de l’inspection. Nous ne sommes par conséquent pas en mesure de confirmer sa nature.A
Panneau de distribution

Le coffret de branchement est intégré à même le panneau de distribution (Type combiné). Il est muni d’un
dispositif de protection disjoncteur dont la capacité du disjoncteur principal est de 125 Ampères (120-240V).

La protection des circuits de dérivation se fait par des disjoncteurs sur chacune des dérivations. Notez qu’un
disjoncteur anti-arcs est présent à l’intérieur du panneau.

Le panneau de distribution et son coffret de branchement intégré est localisé dans le placard du chauffe-eau, à
l’avant du condominium.A

MÉTHODE D'INSPECTION

Dans le cadre de notre inspection, nous ne procédons pas à l’ouverture de la section «coffret de branchement»
du panneau de distribution (section du haut). La section « distribution » située au bas du panneau a cependant
été ouverte afin de procéder à son inspection.

Notre inspection consiste principalement à vérifier le raccord des dérivations aux différents disjoncteurs,
confirmer la compatibilité des câblages avec l’intensité des disjoncteurs auxquels ils sont raccordés, vérifier la
présence de dommages, d’infiltrations ou toutes autres défectuosités apparentes.A

AUCUNE DÉFICIENCE APPARENTE

Panneau électrique Disjoncteur principal de 125A
Aucune déficience apparente n'a été observée sur le panneau de distribution et son coffret de branchement
intégré.

Les câbles ne présentaient aucun signe d’échauffement, le panneau ne comportait aucune ouverture ou des
disjoncteurs sous-dimensionnés.A

Inspections Vesta inc. 438-825-786 Panneau de distribution 22
