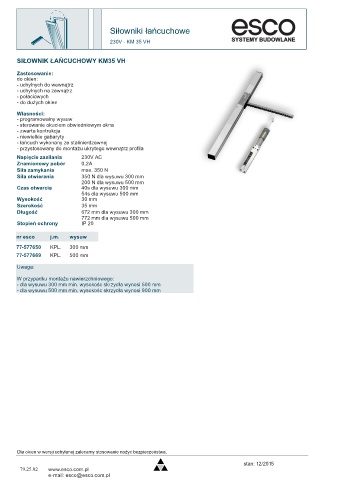

Page 762 - Katalog_esco_03_03_2020_1.pdf

Siłowniki łańcuchowe

230V - KM 35 VH

SIŁOWNIK ŁAŃCUCHOWY KM35 VH

Zastosowanie:
do okien:
- uchylnych do wewnątrz
- uchylnych na zewnątrz
- połaciowych
- do dużych okien
Własności:
- programowalny wysuw
- sterowanie okuciem obwiedniowym okna
- zwarta kontrukcja
- niewielkie gabaryty
- łańcuch wykonany ze stalinierdzewnej
- przystosowany do montażu ukrytego wewnątrz profila
Napięcie zasilania 230V AC
Znamionowy pobór 0,2A
Siła zamykania max. 350 N
Siła otwierania 350 N dla wysuwu 300 mm
200 N dla wysuwu 500 mm
Czas otwarcia 40s dla wysuwu 300 mm
54s dla wysuwu 500 mm
Wysokość 30 mm
Szerokość 35 mm
Długość 672 mm dla wysuwu 300 mm
772 mm dla wysuwu 500 mm
Stopień ochrony IP 20

nr esco j.m. wysuw
77-577650 KPL. 300 mm
77-577669 KPL. 500 mm
Uwaga:

W przypadku montażu nawierzchniowego:
- dla wysuwu 300 mm min. wysokośc skrzydła wynosi 500 mm
- dla wysuwu 500 mm min. wysokośc skrzydła wynosi 900 mm

Dla okien w wersji uchylanej zalecamy stosowanie nożyc bezpieczeństwa.
