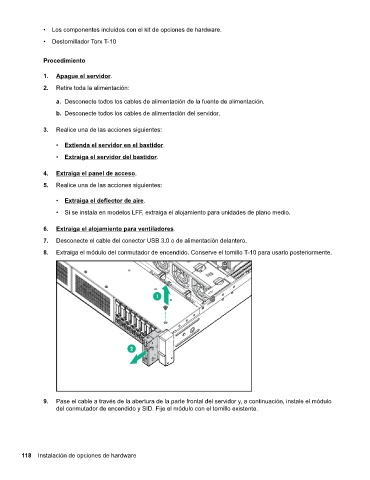

Page 118 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

• Los componentes incluidos con el kit de opciones de hardware.

• Destornillador Torx T-10

Procedimiento

1. Apague el servidor.
2. Retire toda la alimentación:

a. Desconecte todos los cables de alimentación de la fuente de alimentación.

b. Desconecte todos los cables de alimentación del servidor.

3. Realice una de las acciones siguientes:

• Extienda el servidor en el bastidor.

• Extraiga el servidor del bastidor.

4. Extraiga el panel de acceso.

5. Realice una de las acciones siguientes:

• Extraiga el deflector de aire.
• Si se instala en modelos LFF, extraiga el alojamiento para unidades de plano medio.

6. Extraiga el alojamiento para ventiladores.

7. Desconecte el cable del conector USB 3.0 o de alimentación delantero.
8. Extraiga el módulo del conmutador de encendido. Conserve el tornillo T-10 para usarlo posteriormente.

9. Pase el cable a través de la abertura de la parte frontal del servidor y, a continuación, instale el módulo
del conmutador de encendido y SID. Fije el módulo con el tornillo existente.

118 Instalación de opciones de hardware
