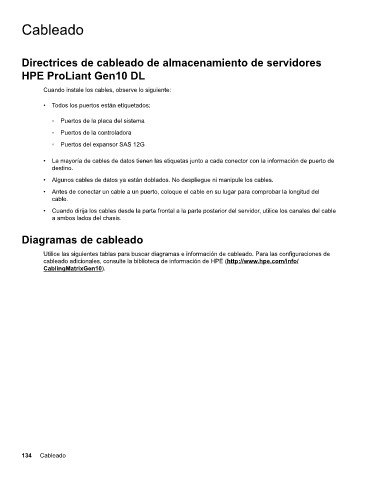

Page 134 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

Cableado

Directrices de cableado de almacenamiento de servidores
HPE ProLiant Gen10 DL

Cuando instale los cables, observe lo siguiente:

• Todos los puertos están etiquetados:

◦ Puertos de la placa del sistema

◦ Puertos de la controladora
◦ Puertos del expansor SAS 12G

• La mayoría de cables de datos tienen las etiquetas junto a cada conector con la información de puerto de
destino.
• Algunos cables de datos ya están doblados. No despliegue ni manipule los cables.

• Antes de conectar un cable a un puerto, coloque el cable en su lugar para comprobar la longitud del
cable.

• Cuando dirija los cables desde la parte frontal a la parte posterior del servidor, utilice los canales del cable
a ambos lados del chasis.

Diagramas de cableado

Utilice las siguientes tablas para buscar diagramas e información de cableado. Para las configuraciones de
cableado adicionales, consulte la biblioteca de información de HPE (http://www.hpe.com/info/
CablingMatrixGen10).
