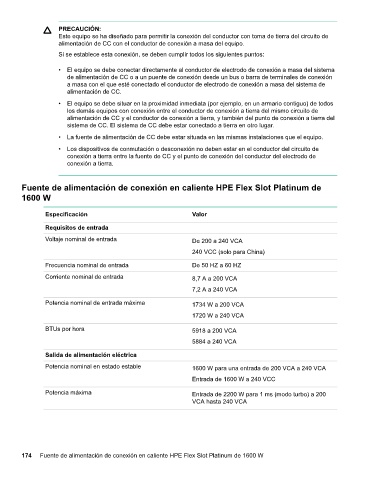

Page 174 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

PRECAUCIÓN:
Este equipo se ha diseñado para permitir la conexión del conductor con toma de tierra del circuito de
alimentación de CC con el conductor de conexión a masa del equipo.
Si se establece esta conexión, se deben cumplir todos los siguientes puntos:

• El equipo se debe conectar directamente al conductor de electrodo de conexión a masa del sistema
de alimentación de CC o a un puente de conexión desde un bus o barra de terminales de conexión
a masa con el que esté conectado el conductor de electrodo de conexión a masa del sistema de
alimentación de CC.

• El equipo se debe situar en la proximidad inmediata (por ejemplo, en un armario contiguo) de todos
los demás equipos con conexión entre el conductor de conexión a tierra del mismo circuito de
alimentación de CC y el conductor de conexión a tierra, y también del punto de conexión a tierra del
sistema de CC. El sistema de CC debe estar conectado a tierra en otro lugar.

• La fuente de alimentación de CC debe estar situada en las mismas instalaciones que el equipo.
• Los dispositivos de conmutación o desconexión no deben estar en el conductor del circuito de
conexión a tierra entre la fuente de CC y el punto de conexión del conductor del electrodo de
conexión a tierra.

Fuente de alimentación de conexión en caliente HPE Flex Slot Platinum de
1600 W

Especificación Valor
Requisitos de entrada

Voltaje nominal de entrada De 200 a 240 VCA
240 VCC (solo para China)

Frecuencia nominal de entrada De 50 HZ a 60 HZ
Corriente nominal de entrada 8,7 A a 200 VCA

7,2 A a 240 VCA

Potencia nominal de entrada máxima 1734 W a 200 VCA
1720 W a 240 VCA

BTUs por hora 5918 a 200 VCA

5884 a 240 VCA
Salida de alimentación eléctrica

Potencia nominal en estado estable 1600 W para una entrada de 200 VCA a 240 VCA

Entrada de 1600 W a 240 VCC
Potencia máxima Entrada de 2200 W para 1 ms (modo turbo) a 200
VCA hasta 240 VCA

174 Fuente de alimentación de conexión en caliente HPE Flex Slot Platinum de 1600 W
