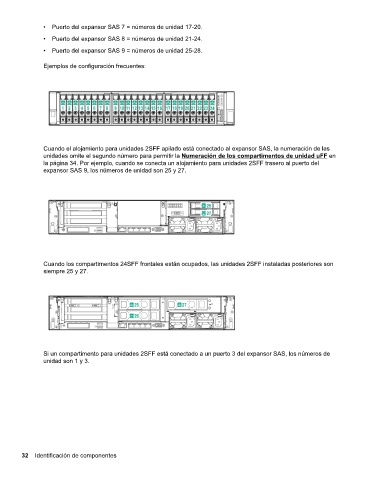

Page 32 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

• Puerto del expansor SAS 7 = números de unidad 17-20.
• Puerto del expansor SAS 8 = números de unidad 21-24.

• Puerto del expansor SAS 9 = números de unidad 25-28.

Ejemplos de configuración frecuentes:

Cuando el alojamiento para unidades 2SFF apilado está conectado al expansor SAS, la numeración de las
unidades omite el segundo número para permitir la Numeración de los compartimentos de unidad uFF en
la página 34. Por ejemplo, cuando se conecta un alojamiento para unidades 2SFF trasero al puerto del
expansor SAS 9, los números de unidad son 25 y 27.

Cuando los compartimentos 24SFF frontales están ocupados, las unidades 2SFF instaladas posteriores son
siempre 25 y 27.

Si un compartimento para unidades 2SFF está conectado a un puerto 3 del expansor SAS, los números de
unidad son 1 y 3.

32 Identificación de componentes
