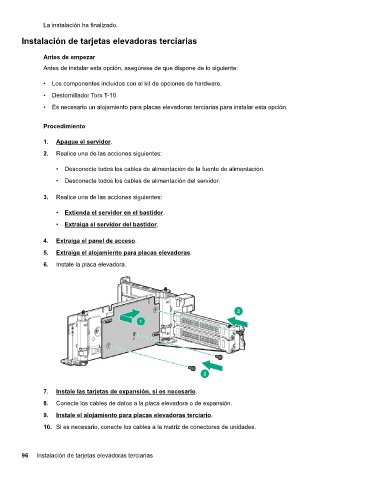

Page 96 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

La instalación ha finalizado.

Instalación de tarjetas elevadoras terciarias

Antes de empezar
Antes de instalar esta opción, asegúrese de que dispone de lo siguiente:

• Los componentes incluidos con el kit de opciones de hardware.

• Destornillador Torx T-10
• Es necesario un alojamiento para placas elevadoras terciarias para instalar esta opción.

Procedimiento

1. Apague el servidor.

2. Realice una de las acciones siguientes:

• Desconecte todos los cables de alimentación de la fuente de alimentación.

• Desconecte todos los cables de alimentación del servidor.

3. Realice una de las acciones siguientes:

• Extienda el servidor en el bastidor.

• Extraiga el servidor del bastidor.

4. Extraiga el panel de acceso.
5. Extraiga el alojamiento para placas elevadoras.

6. Instale la placa elevadora.

7. Instale las tarjetas de expansión, si es necesario.
8. Conecte los cables de datos a la placa elevadora o de expansión.

9. Instale el alojamiento para placas elevadoras terciario.
10. Si es necesario, conecte los cables a la matriz de conectores de unidades.

96 Instalación de tarjetas elevadoras terciarias
