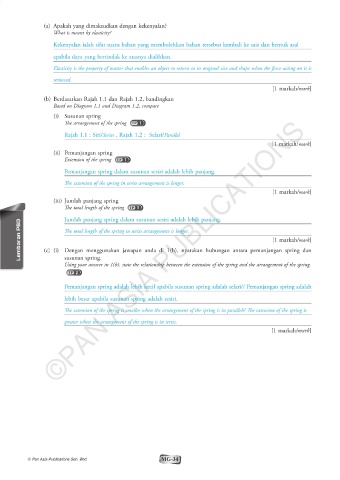

Page 19 - Modul A+1 Fizik Tingkatan 5

(a) Apakah yang dimaksudkan dengan kekenyalan?
What is meant by elasticity?
Kekenyalan ialah sifat suatu bahan yang membolehkan bahan tersebut kembali ke saiz dan bentuk asal

apabila daya yang bertindak ke atasnya dialihkan.

Elasticity is the property of matter that enables an object to return to its original size and shape when the force acting on it is
removed.
[1 markah/mark]
(b) Berdasarkan Rajah 1.1 dan Rajah 1.2, bandingkan
Based on Diagram 1.1 and Diagram 1.2, compare
(i) Susunan spring
©PAN ASIA PUBLICATIONS
The arrangement of the spring TP 1
Rajah 1.1 : Siri/Series , Rajah 1.2 : Selari/Parallel
[1 markah/mark]
(ii) Pemanjangan spring
Extension of the spring TP 1

Pemanjangan spring dalam susunan sesiri adalah lebih panjang.
The extension of the spring in series arrangement is longer.
[1 markah/mark]
(iii) Jumlah panjang spring
The total length of the spring TP 1
Jumlah panjang spring dalam susunan sesiri adalah lebih panjang.
Lembaran PBD (c) (i) Dengan menggunakan jawapan anda di 1(b), nyatakan hubungan antara pemanjangan spring dan
The total length of the spring in series arrangement is longer.
[1 markah/mark]

susunan spring.
Using your answer in 1(b), state the relationship between the extension of the spring and the arrangement of the spring.
TP 2

Pemanjangan spring adalah lebih kecil apabila susunan spring adalah selari// Pemanjangan spring adalah
lebih besar apabila susunan spring adalah sesiri.

The extension of the spring is smaller when the arrangement of the spring is in parallel// The extension of the spring is

greater when the arrangement of the spring is in series.
[1 markah/mark]

MG-34
