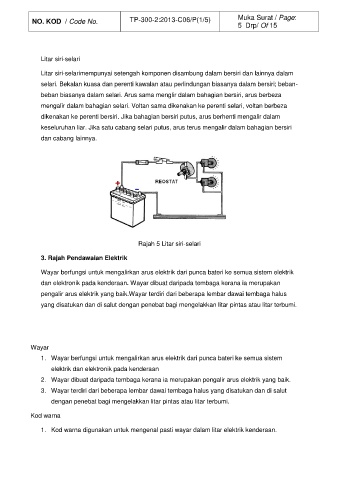

NO. KOD / Code No. TP-300-2:2013-C06/P(1/5) Muka Surat / Page:
5 Drp/ Of 15
Litar siri-selari
Litar siri-selarimempunyai setengah komponen disambung dalam bersiri dan lainnya dalam
selari. Bekalan kuasa dan perenti kawalan atau perlindungan biasanya dalam bersiri; beban-
beban biasanya dalam selari. Arus sama menglir dalam bahagian bersiri, arus berbeza
mengalir dalam bahagian selari. Voltan sama dikenakan ke perenti selari, voltan berbeza
dikenakan ke perenti bersiri. Jika bahagian bersiri putus, arus berhenti mengalir dalam
keseluruhan liar. Jika satu cabang selari putus, arus terus mengalir dalam bahagian bersiri
dan cabang lainnya.
Rajah 5 Litar siri-selari
3. Rajah Pendawaian Elektrik
Wayar berfungsi untuk mengalirkan arus elektrik dari punca bateri ke semua sistem elektrik
dan elektronik pada kenderaan. Wayar dibuat daripada tembaga kerana ia merupakan
pengalir arus elektrik yang baik.Wayar terdiri dari beberapa lembar dawai tembaga halus
yang disatukan dan di salut dengan penebat bagi mengelakkan litar pintas atau litar terbumi.
Wayar
1. Wayar berfungsi untuk mengalirkan arus elektrik dari punca bateri ke semua sistem
elektrik dan elektronik pada kenderaan
2. Wayar dibuat daripada tembaga kerana ia merupakan pengalir arus elektrik yang baik.
3. Wayar terdiri dari beberapa lembar dawai tembaga halus yang disatukan dan di salut
dengan penebat bagi mengelakkan litar pintas atau litar terbumi.
Kod warna
1. Kod warna digunakan untuk mengenal pasti wayar dalam litar elektrik kenderaan.
