MODUL • Fizik TINGKATAN 5

S oalan Struktur / Structure Questions

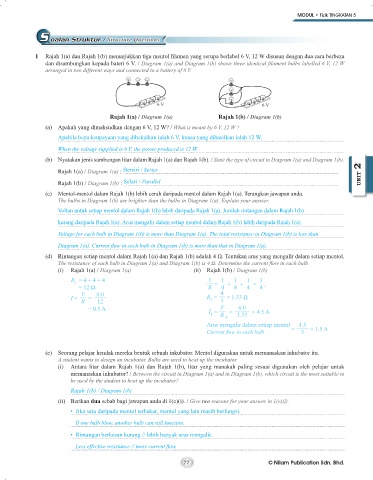

1 Rajah 1(a) dan Rajah 1(b) menunjukkan tiga mentol filamen yang serupa berlabel 6 V, 12 W disusun dengan dua cara berbeza
dan disambungkan kepada bateri 6 V. / Diagram 1(a) and Diagram 1(b) shows three identical filament bulbs labelled 6 V, 12 W
arranged in two different ways and connected to a battery of 6 V.

6 V 6 V
Rajah 1(a) / Diagram 1(a) Rajah 1(b) / Diagram 1(b)

(a) Apakah yang dimaksudkan dengan 6 V, 12 W? / What is meant by 6 V, 12 W ?
Apabila beza keupayaan yang dibekalkan ialah 6 V, kuasa yang dihasilkan ialah 12 W.

When the voltage supplied is 6 V, the power produced is 12 W.
(b) Nyatakan jenis sambungan litar dalam Rajah 1(a) dan Rajah 1(b). / State the type of circuit in Diagram 1(a) and Diagram 1(b).

Rajah 1(a) / Diagram 1(a) : Bersiri / Series UNIT 2
Rajah 1(b) / Diagram 1(b) : Selari / Parallel
UNIT 2
(c) Mentol-mentol dalam Rajah 1(b) lebih cerah daripada mentol dalam Rajah 1(a). Terangkan jawapan anda.
The bulbs in Diagram 1(b) are brighter than the bulbs in Diagram 1(a). Explain your answer.
Voltan untuk setiap mentol dalam Rajah 1(b) lebih daripada Rajah 1(a). Jumlah rintangan dalam Rajah 1(b)

kurang daripada Rajah 1(a). Arus mengalir dalam setiap mentol dalam Rajah 1(b) lebih daripada Rajah 1(a).
Voltage for each bulb in Diagram 1(b) is more than Diagram 1(a). The total resistance in Diagram 1(b) is less than

Diagram 1(a). Current flow in each bulb in Diagram 1(b) is more than that in Diagram 1(a).
(d) Rintangan setiap mentol dalam Rajah 1(a) dan Rajah 1(b) adalah 4 Ω. Tentukan arus yang mengalir dalam setiap mentol.
The resistance of each bulb in Diagram 1(a) and Diagram 1(b) is 4 Ω. Determine the current flow in each bulb.
(i) Rajah 1(a) / Diagram 1(a) (ii) Rajah 1(b) / Diagram 1(b)
R = 4 + 4 + 4 — — — — —
1
1
3
1
1
1
= 12 Ω R = 4 + 4 + 4 = 4 ,
4
V
6.0
I = — = —— R = — = 1.33 Ω
3
R
12
T
V
6.0
= 0.5 A I = — = ——– = 4.5 A
R
1.33
T
T
Arus mengalir dalam setiap mentol ——
4.5
Current flow in each bulb = 3 = 1.5 A
(e) Seorang pelajar hendak mereka bentuk sebuah inkubator. Mentol digunakan untuk memanaskan inkubator itu.
A student wants to design an incubator. Bulbs are used to heat up the incubator.
(i) Antara litar dalam Rajah 1(a) dan Rajah 1(b), litar yang manakah paling sesuai digunakan oleh pelajar untuk
memanaskan inkubator? / Between the circuit in Diagram 1(a) and in Diagram 1(b), which circuit is the most suitable to
be used by the student to heat up the incubator?
Rajah 1(b) / Diagram 1(b)
(ii) Berikan dua sebab bagi jawapan anda di 1(e)(i). / Give two reasons for your answer in 1(e)(i).
• Jika satu daripada mentol terbakar, mentol yang lain masih berfungsi.
If one bulb blow, another bulb can still function.
• Rintangan berkesan kurang // lebih banyak arus mengalir.
Less effective resistance // more current flow.
77 © Nilam Publication Sdn. Bhd.
