Page 10 - KEELEKTROMAGNETAN

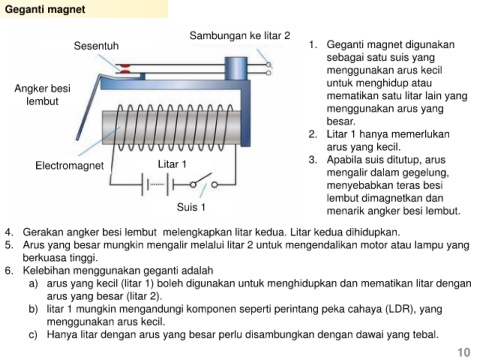

Geganti magnet

Sambungan ke litar 2
Sesentuh 1. Geganti magnet digunakan
sebagai satu suis yang
menggunakan arus kecil
untuk menghidup atau
Angker besi

lembut mematikan satu litar lain yang
menggunakan arus yang

besar.
2. Litar 1 hanya memerlukan
arus yang kecil.

Electromagnet Litar 1 3. Apabila suis ditutup, arus
mengalir dalam gegelung,

menyebabkan teras besi
lembut dimagnetkan dan
Suis 1 menarik angker besi lembut.

4. Gerakan angker besi lembut melengkapkan litar kedua. Litar kedua dihidupkan.

5. Arus yang besar mungkin mengalir melalui litar 2 untuk mengendalikan motor atau lampu yang
berkuasa tinggi.

6. Kelebihan menggunakan geganti adalah
a) arus yang kecil (litar 1) boleh digunakan untuk menghidupkan dan mematikan litar dengan
arus yang besar (litar 2).

b) litar 1 mungkin mengandungi komponen seperti perintang peka cahaya (LDR), yang
menggunakan arus kecil.

c) Hanya litar dengan arus yang besar perlu disambungkan dengan dawai yang tebal.

10
