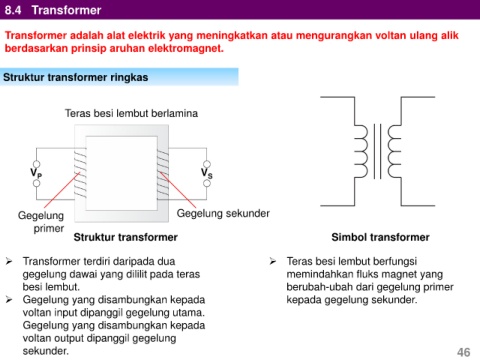

8.4   Transformer



  Transformer adalah alat elektrik yang meningkatkan atau mengurangkan voltan ulang alik
  berdasarkan prinsip aruhan elektromagnet.



  Struktur transformer ringkas





                    Teras besi lembut berlamina









          V P                                                V S






      Gegelung                                        Gegelung sekunder

           primer
                       Struktur transformer                                                          Simbol transformer



   Transformer terdiri daripada dua                                               Teras besi lembut berfungsi
        gegelung dawai yang dililit pada teras                                         memindahkan fluks magnet yang

        besi lembut.                                                                   berubah-ubah dari gegelung primer
   Gegelung yang disambungkan kepada                                                  kepada gegelung sekunder.

        voltan input dipanggil gegelung utama.
        Gegelung yang disambungkan kepada
        voltan output dipanggil gegelung

        sekunder.                                                                                                                         46
