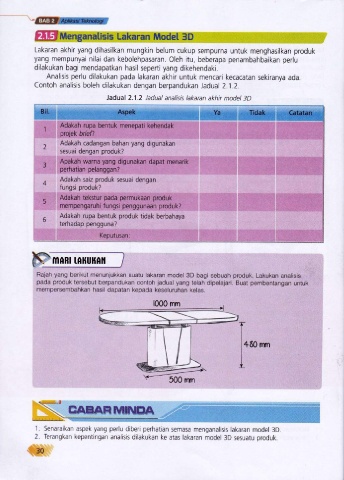

Page 40 - 3. Buku Teks RBT Tingkatan 2

ffiH,l

ffiMenganalisis Lakaran ModeL 3D

Lakaran akhir yang dihasilkan mungkin belum cukup sempurna untuk menghasilkan produk
yang mempunyai nilai dan kebolehpasaran. Oleh itu, beberapa penambahbaikan perlu
dilakukan bagi mendapatkan hasil seperti yang dikehendaki.
Analisis perlu drlakukan pada lakaran akhir untuk mencari kecacatan sekiranya ada.
Contoh analisis boleh dilakukan dengan berpandukan )adual2.1.2.
Jadual 2.1.2 Jadual analisis lakaran akhir model 3D
Bil, Aspek Y€
,,,,,,
Adakah rupa bentuk menepati kehendak
projek brefl
Adakah cadangan bahan yang digunakan
sesuai dengan produk?
Apakah warna yang digunakan dapat menarik
perhatian pelanggan?
Adakah saiz produk sesuai dengan
fungsi produk?
Adakah tekstur pada permukaan produk
mempengaruhi fungsi penggunaan produk?
Adakah rupa bentuk produk tidak berbahaya
terhadap pengguna?

Keputusan:

Rajah yang berikut menunjukkan suatu lakaran model 3D bagi sebuah produk. Lakukan analisis
pada produk tersebut berpandukan contoh jadual yang telah dipelajari. Buat pembentangan untuk
mempersembahkan hasil dapatan kepada keseluruhan kelas.
1000 rnrn
,

|-,.*

*'.'\._
*ABAHTWIATEA

1. Senaraikan aspek yang perlu diberi perhatian semasa menganalisis lakaran model 3D.
2. Terangkan kepentingan analisis dilakukan ke atas lakaran model 3D sesuatu produk.
