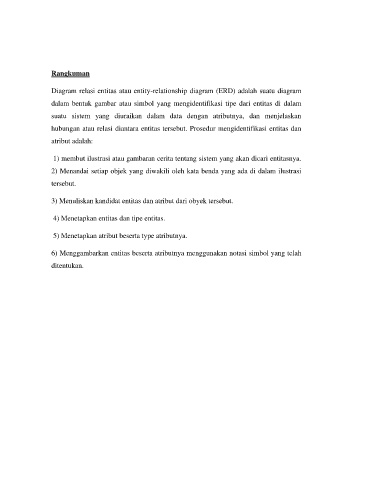

Rangkuman

Diagram relasi entitas atau entity-relationship diagram (ERD) adalah suatu diagram
dalam bentuk gambar atau simbol yang mengidentifikasi tipe dari entitas di dalam

suatu sistem yang diuraikan dalam data dengan atributnya, dan menjelaskan

hubungan atau relasi diantara entitas tersebut. Prosedur mengidentifikasi entitas dan
atribut adalah:

1) membut ilustrasi atau gambaran cerita tentang sistem yang akan dicari entitasnya.
2) Menandai setiap objek yang diwakili oleh kata benda yang ada di dalam ilustrasi

tersebut.

3) Menuliskan kandidat entitas dan atribut dari obyek tersebut.

4) Menetapkan entitas dan tipe entitas.

5) Menetapkan atribut beserta type atributnya.

6) Menggambarkan entitas beserta atributnya menggunakan notasi simbol yang telah

ditentukan.
