NO KOD/ CODE NO ME-020-2-2012/M04/KP(1/1) Muka: 27 Drp: 29

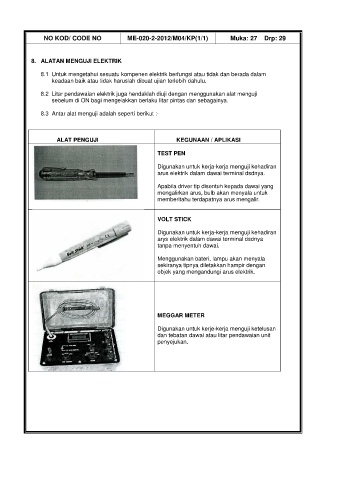

8. ALATAN MENGUJI ELEKTRIK

8.1 Untuk mengetahui sesuatu kompenen elektrik berfungsi atau tidak dan berada dalam
keadaan baik atau tidak haruslah dibuat ujian terlebih dahulu.

8.2 Litar pendawaian elektrik juga hendaklah diuji dengan menggunakan alat menguji
sebelum di ON bagi mengelakkan berlaku litar pintas dan sebagainya.

8.3 Antar alat menguji adalah seperti berikut :-

ALAT PENGUJI KEGUNAAN / APLIKASI

TEST PEN

Digunakan untuk kerja-kerja menguji kehadiran
arus elektrik dalam dawai terminal dsdnya.

Apabila driver tip disentuh kepada dawai yang
mengalirkan arus, bulb akan menyala untuk
memberitahu terdapatnya arus mengalir.

VOLT STICK

Digunakan untuk kerja-kerja menguji kehadiran
arys elektrik dalam dawai terminal dsdnya
tanpa menyentuh dawai.

Menggunakan bateri, lampu akan menyala
sekiranya tipnya diletakkan hampir dengan
objek yang mengandungi arus elektrik.

MEGGAR METER

Digunakan untuk kerje-kerja menguji ketelusan
dan tebatan dawai atau litar pendawaian unit
penyejukan.
