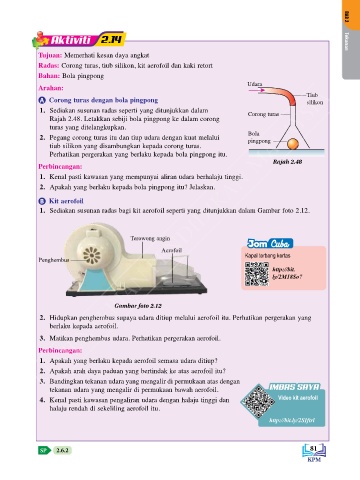

Page 44 - Fizik Tingkatan 5 KSSM Bab 2

Aktiviti 2.14 BAB 2

Tekanan
Tujuan: Memerhati kesan daya angkat
Radas: Corong turas, tiub silikon, kit aerofoil dan kaki retort
Bahan: Bola pingpong
Udara
Arahan:
KEMENTERIAN PENDIDIKAN MALAYSIA
Tiub
A Corong turas dengan bola pingpong silikon
1. Sediakan susunan radas seperti yang ditunjukkan dalam
Corong turas
Rajah 2.48. Letakkan sebiji bola pingpong ke dalam corong
turas yang ditelangkupkan.
Bola
2. Pegang corong turas itu dan tiup udara dengan kuat melalui pingpong
tiub silikon yang disambungkan kepada corong turas.
Perhatikan pergerakan yang berlaku kepada bola pingpong itu.
Rajah 2.48
Perbincangan:
1. Kenal pasti kawasan yang mempunyai aliran udara berhalaju tinggi.
2. Apakah yang berlaku kepada bola pingpong itu? Jelaskan.

B Kit aerofoil
1. Sediakan susunan radas bagi kit aerofoil seperti yang ditunjukkan dalam Gambar foto 2.12.

Terowong angin
Aerofoil
Kapal terbang kertas
Penghembus
http://bit.
ly/2M18So7

Gambar foto 2.12
2. Hidupkan penghembus supaya udara ditiup melalui aerofoil itu. Perhatikan pergerakan yang
berlaku kepada aerofoil.
3. Matikan penghembus udara. Perhatikan pergerakan aerofoil.
Perbincangan:
1. Apakah yang berlaku kepada aerofoil semasa udara ditiup?
2. Apakah arah daya paduan yang bertindak ke atas aerofoil itu?
3. Bandingkan tekanan udara yang mengalir di permukaan atas dengan
IMBAS
SAYA
tekanan udara yang mengalir di permukaan bawah aerofoil. IMBAS SAYA
4. Kenal pasti kawasan pengaliran udara dengan halaju tinggi dan Video kit aerofoil
halaju rendah di sekeliling aerofoil itu.
http://bit.ly/2SIftrl

SP 2.6.2 81
