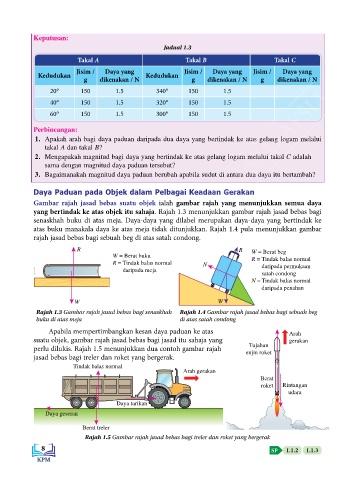

Page 9 - Fizik Tingkatan 5 KSSM Bab 1

Keputusan:
Jadual 1.3
Takal A Takal B Takal C
Jisim / Daya yang Jisim / Daya yang Jisim / Daya yang
Kedudukan Kedudukan
g dikenakan / N g dikenakan / N g dikenakan / N
KEMENTERIAN PENDIDIKAN MALAYSIA
20° 150 1.5 340° 150 1.5
40° 150 1.5 320° 150 1.5
60° 150 1.5 300° 150 1.5

Perbincangan:
1. Apakah arah bagi daya paduan daripada dua daya yang bertindak ke atas gelang logam melalui
takal A dan takal B?
2. Mengapakah magnitud bagi daya yang bertindak ke atas gelang logam melalui takal C adalah
sama dengan magnitud daya paduan tersebut?
3. Bagaimanakah magnitud daya paduan berubah apabila sudut di antara dua daya itu bertambah?

Daya Paduan pada Objek dalam Pelbagai Keadaan Gerakan
Gambar rajah jasad bebas suatu objek ialah gambar rajah yang menunjukkan semua daya
yang bertindak ke atas objek itu sahaja. Rajah 1.3 menunjukkan gambar rajah jasad bebas bagi
senaskhah buku di atas meja. Daya-daya yang dilabel merupakan daya-daya yang bertindak ke
atas buku manakala daya ke atas meja tidak ditunjukkan. Rajah 1.4 pula menunjukkan gambar
rajah jasad bebas bagi sebuah beg di atas satah condong.
R R W = Berat beg
W = Berat buku R = Tindak balas normal
R = Tindak balas normal N daripada permukaan
daripada meja
satah condong
N = Tindak balas normal
daripada penahan
W W
Rajah 1.3 Gambar rajah jasad bebas bagi senaskhah Rajah 1.4 Gambar rajah jasad bebas bagi sebuah beg
buku di atas meja di atas satah condong
Apabila mempertimbangkan kesan daya paduan ke atas Arah
suatu objek, gambar rajah jasad bebas bagi jasad itu sahaja yang gerakan
perlu dilukis. Rajah 1.5 menunjukkan dua contoh gambar rajah Tujahan
jasad bebas bagi treler dan roket yang bergerak. enjin roket
Tindak balas normal
Arah gerakan
Berat
roket Rintangan
udara
Daya tarikan
Daya geseran

Berat treler
Rajah 1.5 Gambar rajah jasad bebas bagi treler dan roket yang bergerak
8 SP 1.1.2 1.1.3
