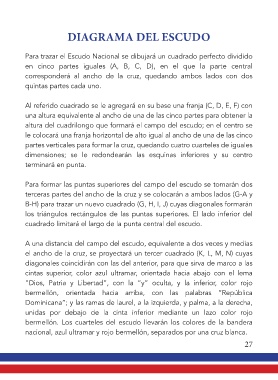

DIAGRAMA DEL ESCUDO

Para trazar el Escudo Nacional se dibujará un cuadrado perfecto dividido
en cinco partes iguales (A, B, C, D), en el que la parte central
corresponderá al ancho de la cruz, quedando ambos lados con dos
quintas partes cada uno.

Al referido cuadrado se le agregará en su base una franja (C, D, E, F) con
una altura equivalente al ancho de una de las cinco partes para obtener la
altura del cuadrilongo que formará el campo del escudo; en el centro se
le colocará una franja horizontal de alto igual al ancho de una de las cinco
partes verticales para formar la cruz, quedando cuatro cuarteles de iguales
dimensiones; se le redondearán las esquinas inferiores y su centro
terminará en punta.

Para formar las puntas superiores del campo del escudo se tomarán dos
terceras partes del ancho de la cruz y se colocarán a ambos lados (G-A y
B-H) para trazar un nuevo cuadrado (G, H, I, J) cuyas diagonales formarán
los triángulos rectángulos de las puntas superiores. El lado inferior del
cuadrado limitará el largo de la punta central del escudo.

A una distancia del campo del escudo, equivalente a dos veces y medias
el ancho de la cruz, se proyectará un tercer cuadrado (K, L, M, N) cuyas
diagonales coincidirán con las del anterior, para que sirva de marco a las
cintas superior, color azul ultramar, orientada hacia abajo con el lema
“Dios, Patria y Libertad”, con la “y” oculta, y la inferior, color rojo
bermellón, orientada hacia arriba, con las palabras “República
Dominicana”; y las ramas de laurel, a la izquierda, y palma, a la derecha,
unidas por debajo de la cinta inferior mediante un lazo color rojo
bermellón. Los cuarteles del escudo llevarán los colores de la bandera
nacional, azul ultramar y rojo bermellón, separados por una cruz blanca.
