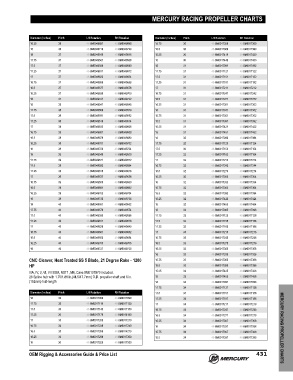

Page 444 - OEM RIGGING AND ACCESSORIES GUIDE (US-2017)

MERCURY RACING PROPELLER CHARTS

Diameter (Inches) Pitch LH Rotation RH Rotation Diameter (Inches) Pitch LH Rotation RH Rotation
16.25 36 48-8M0049697 48-8M0049698 15.75 30 48-8M0017359 48-8M0017360
16 36 48-8M0049719 48-8M0049720 15.5 30 48-8M0017389 48-8M0017390
18 37 48-8M0049545 48-8M0049546 15.25 30 48-8M0017419 48-8M0017420
17.75 37 48-8M0049567 48-8M0049568 15 30 48-8M0017449 48-8M0017450
17.5 37 48-8M0049589 48-8M0049590 18 31 48-8M0017091 48-8M0017092
17.25 37 48-8M0049611 48-8M0049612 17.75 31 48-8M0017121 48-8M0017122
17 37 48-8M0049633 48-8M0049634 17.5 31 48-8M0017151 48-8M0017152
16.75 37 48-8M0049655 48-8M0049656 17.25 31 48-8M0017181 48-8M0017182
16.5 37 48-8M0049677 48-8M0049678 17 31 48-8M0017211 48-8M0017212
16.25 37 48-8M0049699 48-8M0049700 16.75 31 48-8M0017241 48-8M0017242
16 37 48-8M0049721 48-8M0049722 16.5 31 48-8M0017271 48-8M0017272
18 38 48-8M0049547 48-8M0049548 16.25 31 48-8M0017301 48-8M0017302
17.75 38 48-8M0049569 48-8M0049570 16 31 48-8M0017331 48-8M0017332
17.5 38 48-8M0049591 48-8M0049592 15.75 31 48-8M0017361 48-8M0017362
17.25 38 48-8M0049613 48-8M0049614 15.5 31 48-8M0017391 48-8M0017392
17 38 48-8M0049635 48-8M0049636 15.25 31 48-8M0017421 48-8M0017422
16.75 38 48-8M0049657 48-8M0049658 15 31 48-8M0017451 48-8M0017452
16.5 38 48-8M0049679 48-8M0049680 18 32 48-8M0017093 48-8M0017094
16.25 38 48-8M0049701 48-8M0049702 17.75 32 48-8M0017123 48-8M0017124
16 38 48-8M0049723 48-8M0049724 17.5 32 48-8M0017153 48-8M0017154
18 39 48-8M0049549 48-8M0049550 17.25 32 48-8M0017183 48-8M0017184
17.75 39 48-8M0049571 48-8M0049572 17 32 48-8M0017213 48-8M0017214
17.5 39 48-8M0049593 48-8M0049594 16.75 32 48-8M0017243 48-8M0017244
17.25 39 48-8M0049615 48-8M0049616 16.5 32 48-8M0017273 48-8M0017274
17 39 48-8M0049637 48-8M0049638 16.25 32 48-8M0017303 48-8M0017304
16.75 39 48-8M0049659 48-8M0049660 16 32 48-8M0017333 48-8M0017334
16.5 39 48-8M0049681 48-8M0049682 15.75 32 48-8M0017363 48-8M0017364
16.25 39 48-8M0049703 48-8M0049704 15.5 32 48-8M0017393 48-8M0017394
16 39 48-8M0049725 48-8M0049726 15.25 32 48-8M0017423 48-8M0017424
18 40 48-8M0049551 48-8M0049552 15 32 48-8M0017453 48-8M0017454
17.75 40 48-8M0049573 48-8M0049574 18 33 48-8M0017095 48-8M0017096
17.5 40 48-8M0049595 48-8M0049596 17.75 33 48-8M0017125 48-8M0017126
17.25 40 48-8M0049617 48-8M0049618 17.5 33 48-8M0017155 48-8M0017156
17 40 48-8M0049639 48-8M0049640 17.25 33 48-8M0017185 48-8M0017186
16.75 40 48-8M0049661 48-8M0049662 17 33 48-8M0017215 48-8M0017216
16.5 40 48-8M0049683 48-8M0049684 16.75 33 48-8M0017245 48-8M0017246
16.25 40 48-8M0049705 48-8M0049706 16.5 33 48-8M0017275 48-8M0017276
16 40 48-8M0049727 48-8M0049728 16.25 33 48-8M0017305 48-8M0017306
16 33 48-8M0017335 48-8M0017336
CNC Cleaver, Heat Treated SS 5 Blade, 21 Degree Rake ‑ 1200 15.75 33 48-8M0017365 48-8M0017366
HP 15.5 33 48-8M0017395 48-8M0017396
IIIA, IV, V, VI, VII SSM, NXT1, M8, Case 8M0107970 included. 15.25 33 48-8M0017425 48-8M0017426
26 Spline hub with 1.75/1.88 in.(44.5/47.7mm) O.D. propeller shaft and 6 in. 15 33 48-8M0017455 48-8M0017456
(152mm) hub length 18 34 48-8M0017097 48-8M0017098
17.75 34 48-8M0017127 48-8M0017128
Diameter (Inches) Pitch LH Rotation RH Rotation 17.5 34 48-8M0017157 48-8M0017158
18 30 48-8M0017089 48-8M0017090 17.25 34 48-8M0017187 48-8M0017188
17.75 30 48-8M0017119 48-8M0017120 17 34 48-8M0017217 48-8M0017218
17.5 30 48-8M0017149 48-8M0017150 16.75 34 48-8M0017247 48-8M0017248
17.25 30 48-8M0017179 48-8M0014180 16.5 34 48-8M0017277 48-8M0017278
17 30 48-8M0017209 48-8M0017210 16.25 34 48-8M0017307 48-8M0017308
16.75 30 48-8M0017239 48-8M0017240 16 34 48-8M0017337 48-8M0017338 MERCURY RACING PROPELLER CHARTS
16.5 30 48-8M0017269 48-8M0014270 15.75 34 48-8M0017367 48-8M0017368
16.25 30 48-8M0017299 48-8M0017300 15.5 34 48-8M0017397 48-8M0017398
16 30 48-8M0017329 48-8M0017330

OEM Rigging & Accessories Guide & Price List 431
