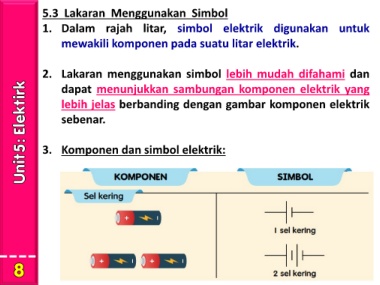

5.3 Lakaran Menggunakan Simbol
1. Dalam rajah litar, simbol elektrik digunakan untuk
mewakili komponen pada suatu litar elektrik.
2. Lakaran menggunakan simbol lebih mudah difahami dan
dapat menunjukkan sambungan komponen elektrik yang
lebih jelas berbanding dengan gambar komponen elektrik
sebenar.
3. Komponen dan simbol elektrik:
