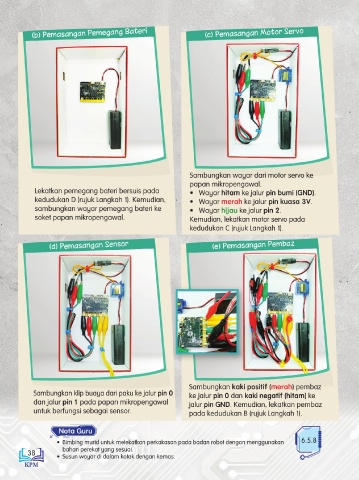

(b) Pemasangan Pemegang Bateri (c) Pemasangan Motor Servo
Sambungkan wayar dari motor servo ke
papan mikropengawal.
Lekatkan pemegang bateri bersuis pada • Wayar hitam ke jalur pin bumi (GND).
kedudukan D (rujuk Langkah 1). Kemudian, • Wayar merah ke jalur pin kuasa 3V.
sambungkan wayar pemegang bateri ke • Wayar hijau ke jalur pin 2.
soket papan mikropengawal. Kemudian, lekatkan motor servo pada
kedudukan C (rujuk Langkah 1).
(d) Pemasangan Sensor (e) Pemasangan Pembaz
Sambungkan kaki positif (merah) pembaz
Sambungkan klip buaya dari paku ke jalur pin 0 ke jalur pin 0 dan kaki negatif (hitam) ke
dan jalur pin 1 pada papan mikropengawal jalur pin GND. Kemudian, lekatkan pembaz
untuk berfungsi sebagai sensor. pada kedudukan B (rujuk Langkah 1).
Nota Guru
• Bimbing murid untuk melekatkan perkakasan pada badan robot dengan menggunakan 6.5.8
bahan perekat yang sesuai.
38
• Susun wayar di dalam kotak dengan kemas.
